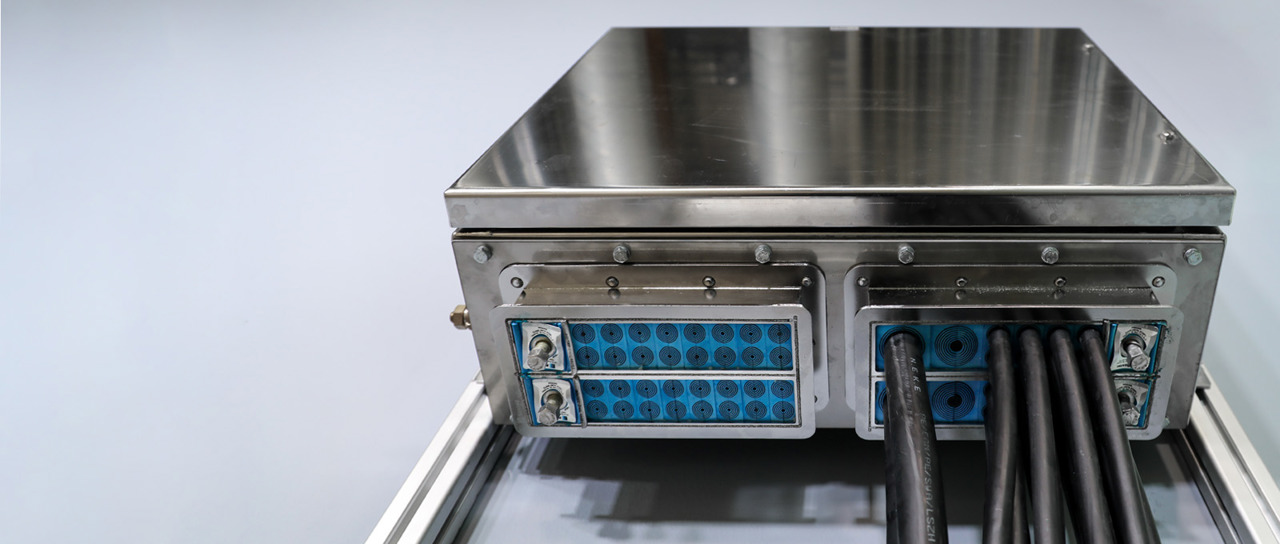

适用于电气箱柜和机柜的穿隔密封系统

您是否正在寻求将预制同轴电缆穿隔通过电气柜的解决方案？ 以及如何确保电气箱柜的电缆穿隔密封？ Roxtec 箱柜密封解决方案支持预制和预端接电缆的穿隔与密封，无需切断连接器。 适用于箱柜和机柜的 Roxtec 穿隔密封系统采用较大的开孔结构，是预端接电缆的理想之选。 您可在工厂完成系统调试与修整，省去现场耗时且不可靠的连接器切割及重新安装工序。 这一方案能实现更优的连接稳定性，降低电磁干扰（EMI）与信号损耗风险，尤其受到船舶领域电缆穿隔应用场景客户的青睐。 总而言之，Roxtec 箱柜密封系统可帮助您保持连接的完整性，同时确保长期运行可靠性，缩短安装时间并降低安装成本。 希望您现在已经找到了关于箱柜或机柜电缆穿隔密封的答案。

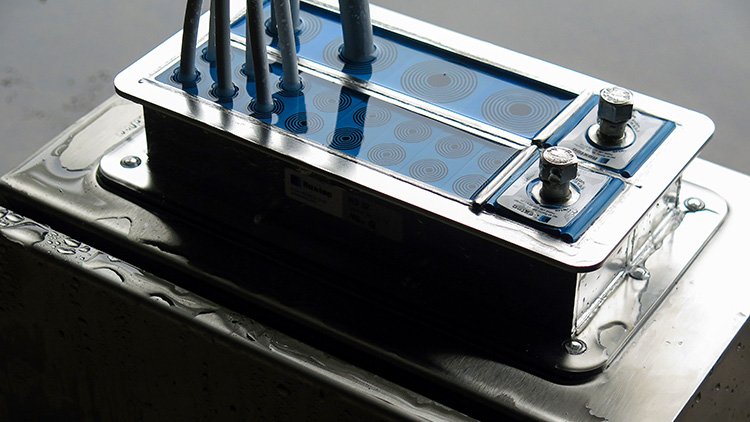

防水电气柜的电缆穿隔密封解决方案

Roxtec 电气箱柜密封系统和可保护防水电气柜，抵御多重风险。 典型的防护场景包括防水、气密、防烟雾、防尘、防火、防振动，以及抗电磁干扰。 Roxtec 提供的箱柜和机柜穿隔密封解决方案已获得全球权威机构认证，并由知名实验室测试验证其合规性。 以下是一些安全认证：

• IP 54、IP 66/67、IP 69K
• 防火
• 水密
• 减振
• IECEx/ATEX
• UL/NEMA 3、3R、4、4X、12、12K 和 13
• EMC
• 抗拉拔

更多的电缆，更小的柜体

单个高效利用空间的 Roxtec 电缆穿隔密封系统，例如用于高电缆密度机柜或箱柜应用的 Roxtec HD 穿隔系统，可以替代多达 32 个传统电缆格兰头。 您可在当下安装密封系统，同时为未来需求预留内置备用容量。 未来需要新增或更换电缆时，可以轻松打开密封系统，即可在电气柜或箱柜内直接添加线缆，而无需额外开孔或增加材料。 通过使用 Roxtec 穿隔密封系统，您能够规划升级、节省设计和安装时间，并避免现场因电缆数量或规格问题带来的意外情况。 您可以在不增加成本的情况下添加电缆。

点击此处详细了解如何管理高电缆密度。

Roxtec 穿隔密封系统是防水箱柜电缆管理的理想选择，支持在单个穿隔开孔中布设多根电缆或管道。 您无需为电缆格兰头钻孔或重新开孔 - 要知道，任何开孔都可能成为潜在渗漏路径。 这一方案能轻松缩小柜体尺寸并降低成本。 密封系统可在工作台预先组装，便于在电气柜及其他箱柜（如接线盒、端子箱、户外防水电缆箱）中快速现场安装。

使用 Roxtec 进行标准化

通过使用 Roxtec 穿隔密封系统对电气箱柜进行标准化，我们的客户能够实现更安全、更可靠的带连接器电缆安装。 这降低了因部件故障和布线不当导致的交付后维护成本。

适用于各行各业的 Roxtec 电缆和管道穿隔密封系统

您是否正在寻找电气机柜或箱柜的穿隔密封系统？ 我们针对电缆和管道穿隔提供的可靠且灵活的密封解决方案广泛应用于各行各业和应用。 您可以在世界各地陆上和海洋的严苛环境中找到 用于机柜和箱柜的 Roxtec 穿隔密封系统 。 以下一些示例可以让您直观地了解它们的多样性：

如何在您的项目中使用机柜和箱柜密封系统

选择您的行业，查看 Roxtec 电缆和管道穿隔密封系统如何通过密封机柜和箱柜来确保重要电气和电子设备安全的典型应用。

基础设施

港口 │ 公路隧道和桥梁 │ 建筑 │ 土木工程 │ 电信 │ 水处理

制造业

食品饮料行业 │ 机器人 │ 涡轮机和发电机

海事

运输船和货船 │ 邮轮和渡轮 │ 海军舰艇 │ 游艇

海上石油和天然气

钻井船 │ FPSO │ 自升式钻井平台 │ 半潜式钻井平台

电力

燃气轮机发电厂 │ 核能 │ 太阳能 │ 高压直流输电 │ 交流输电 │ 配电 │ 储能 │ 海上风电 │ 风力涡轮机 │ 陆上风电 │ 绿色氢能

过程工业

采矿和金属行业 │ 陆上石油天然气和石化行业 │ 纸浆和造纸行业

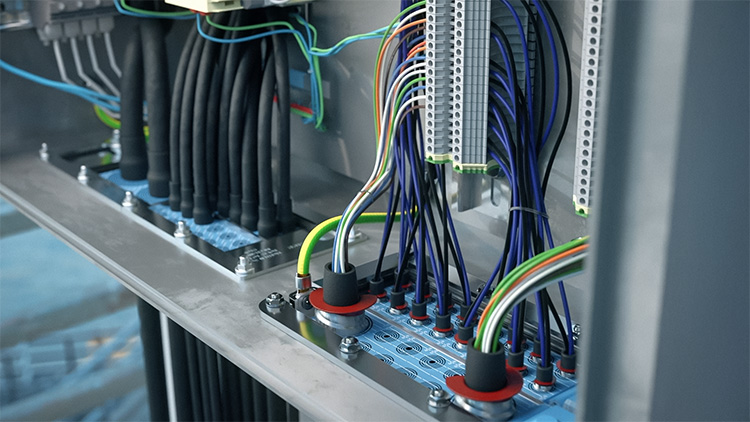

Roxtec BG™ B 穿隔密封系统：用于电气箱柜的电缆密封和接地

Roxtec BG™ B 和 BG™ （接地）产品系列 是我们的电缆穿隔系统，用于在最小的空间内密封大量金属包覆或铠装电缆。 在您的电气机柜和箱柜中使用它来节省设计和安装时间，同时降低重量和成本。 Roxtec BG™ B 和 BG™ 穿隔密封系统与电缆格兰头相比，重量较轻，空间利用率最高可提升 70%，可在端接金属包覆电缆及铠装电缆中直接替换电缆格兰头。 通过单个 Roxtec 穿隔系统，您可密封单根或多根不同外径的电缆，同时确保获得经认证的接地保护。

对于电气机柜和箱柜应用，Roxtec BG™ B 和 BG™ 解决方案可显著减小柜体尺寸和重量。 标准 Roxtec CF 32 BG B 套件 的单个开孔可容纳多达 32 根电缆，与 32 个独立电缆格兰头相比，这大大减少了所需空间。

取代"扎辫束"的箱柜穿隔密封解决方案

您是否考虑在电气箱柜内使用屏蔽电缆？ 为确保高频环境下的接地通路，通常会采用扁平编织带（将大面积铜质材料压制成扁平形态）。 Roxtec BG™ B 和 BG™ 解决方案内置此类编织带，并采用全金属框架包围。 因此，该解决方案可轻松取代“扎辫束”等低效方式（即通过独立接地导体将电缆铠装连接至接地排的方式）。

• 对金属包覆电缆及铠装电缆进行密封和接地
• 确保电气安全，保护生命和财产
• 与电缆格兰头相比，所需面积减少 70%
• 电气机柜和电气箱柜密封的理想选择
• 防火，且可用于危险场所（Ex）

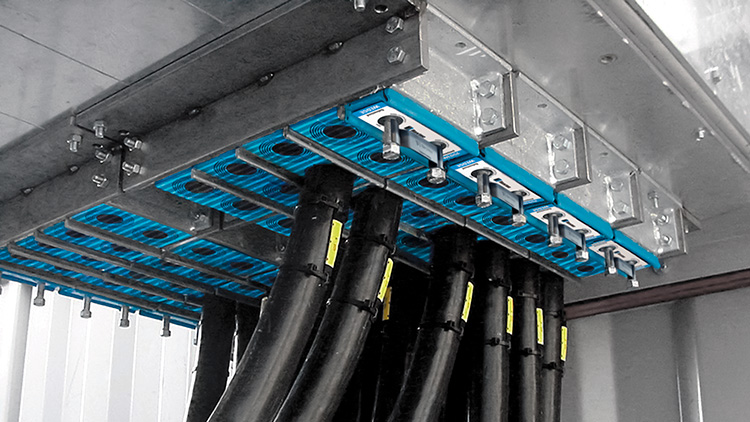

Roxtec EMC 电缆和管道穿隔解决方案

为确保电磁兼容性（EMC），必须限制进入电气箱柜的电磁干扰（EMI）影响，同时最小化柜内产生的 EMI 逸出干扰周边电子设备的风险。 适用于机柜和箱柜的 Roxtec EMC 密封系统可同步实现多重风险防护。 该方案既能抵御技术系统产生的干扰，又能实现防火、防烟雾、防水、气密、防振动、防爆等风险防护。 那么，如果一套 Roxtec 密封系统即可满足需求，何必再耗费更多组件、工时与空间呢？

抵御电磁干扰（EMI）风险的穿隔密封系统

电磁干扰可通过金属物体传导或空气传播。 电缆的导电铠装层可能携带杂散信号，导致远离原始信号源的系统受到干扰。 因此，设计师、工程师和业主必须在电气柜、配电箱、端子箱和接线盒的初始设计中考虑 EMI 风险，并将电磁兼容性（EMC）纳入整体方案。 Roxtec 箱柜穿隔密封系统遵循 EMI 防护的最佳实践原则，提供单个穿隔和集成接地路径的设计。

提供电磁屏蔽的箱柜和机柜密封解决方案

Roxtec 还为进出电磁屏蔽电气箱柜的电缆提供密封解决方案。 该密封系统通过了最高频率为 18GHz 的屏蔽效能测试。 电缆屏蔽层与框架之间的转移阻抗测得最高频率为 30MHz。
