  3. Roxtec LabSeal™ C LTX

Roxtec LabSeal™ C LTX

数据表（公制）

使用页面上的打印按钮，以调整优化打印布局。

易于清洁的实验室和洁净室穿隔系统。

Roxtec LabSeal™ 针对实验室和洁净室等密闭设施中的电缆和管道穿隔进行了优化。 它采用卫生设计，配备易于清洁的粉末涂层铝制框架，表面光滑且边缘可排水，集成压紧装置和隐藏式的安装螺钉。 这款重量轻且节省空间的穿隔系统安装便捷。 当安装于墙体或天花板时，可确保气密性能，并为未来的升级提供备用容量。

  • 安装快速便捷
  • 易于维护和检查
  • 具有内置备用容量
  • 模块化设计

下载

数据表（公制）

如需购买此产品，请联系Roxtec代表。

联系我们

产品特性

  • fire rated.svg
    耐火
  • ip-ul nema.svg
    IP/UL NEMA

下载

数据表（公制）

页面索引

等级和证书 安装 适合您行业的密封系统 密封组件数据 预装配的穿隔套件

等级和证书

证书将不断增加、更新和更替，请定期访问，以确保符合要求。

火灾

  • E/EI 等级符合 EN 13501

密封性

  • 符合 IEC 60529 标准 IP 66/67 防护等级

证书

这些评级和等级认证是该密封解决方案经认证性能的部分示例。 如需查看所有已获证书的完整列表，请访问我们的证书页面。

安装

阅读更多关于 Roxtec 密封系统的信息，并在我们的安装页面上学习如何正确安装穿隔系统。

安装结构

  • sandwich.svg
    夹芯板
  • gypsum.svg
    石膏

安装类型

  • bolting.svg
    栓接

安装说明

技术图纸

安装视频

Installation of a Roxtec LabSeal™ C LTX

适合您行业的密封系统

探索您可以从我们的解决方案中受益的众多应用。

密封组件数据

您可以在这里找到与我们系统中的每个特定部件相关的技术信息。

矩形框架

LabSeal™ C LTX 框架

LabSeal™ C LTX 框架

密封组件

Multidiameter™（多径）CM 模块

Multidiameter™（多径）CM 模块

预装配的穿隔套件

粉末涂层铝

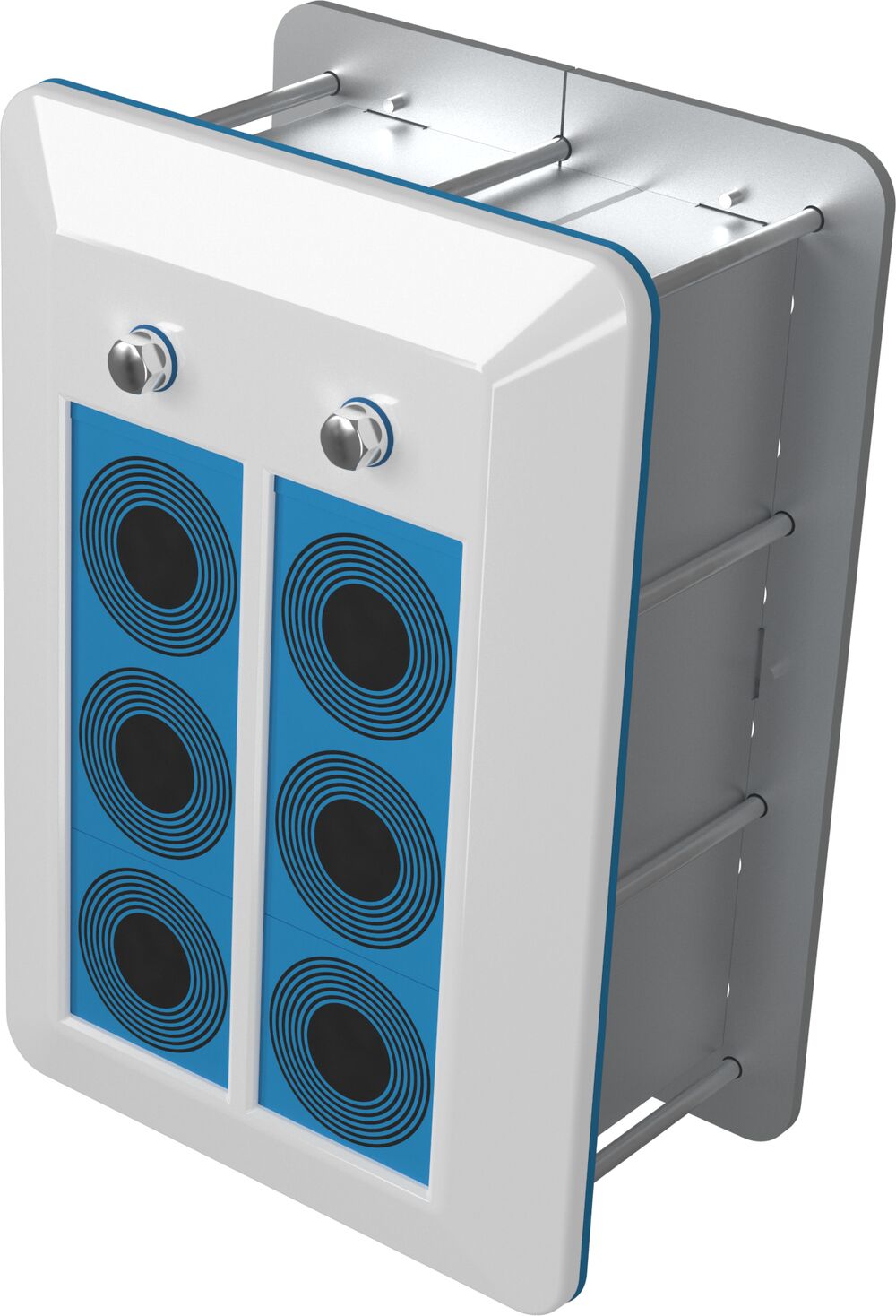

LABSEAL C LTX/6

  • 配置 6x (24.0-54.0)
  • 外形尺寸 WxHxD (mm) 201 x 296 x 146
  • 开孔尺寸 WxH (mm) 165(+2/-1) x 261(+2/-1)
  • 重量 (kg) 4.1
  • 产品编号 246143
stp
下载
联系我们

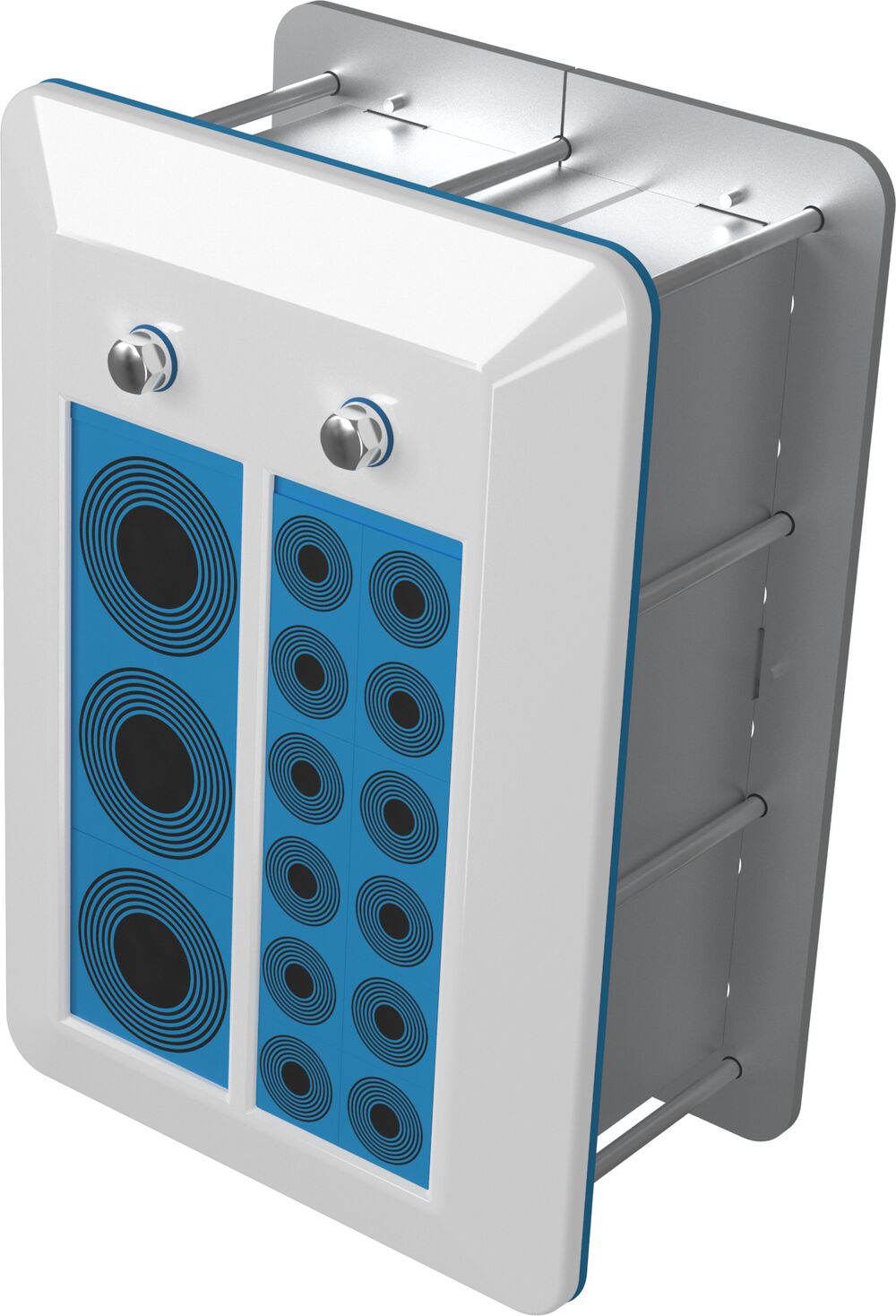

LABSEAL C LTX/15

  • 配置 12x (10.0-25.0), 3x (24.0-54.0)
  • 外形尺寸 WxHxD (mm) 201 x 296 x 146
  • 开孔尺寸 WxH (mm) 165(+2/-1) x 261(+2/-1)
  • 重量 (kg) 4.1
  • 产品编号 246142
stp
下载
联系我们

LABSEAL C LTX/24

  • 配置 24x (10.0-25.0)
  • 外形尺寸 WxHxD (mm) 201 x 296 x 146
  • 开孔尺寸 WxH (mm) 165(+2/-1) x 261(+2/-1)
  • 重量 (kg) 4.1
  • 产品编号 246141
stp
下载
联系我们
粉末涂层铝
标题 配置 外形尺寸 WxHxD (mm) 开孔尺寸 WxH (mm) 重量 (kg) 产品编号
LABSEAL C LTX/6 6x (24.0-54.0) 201 x 296 x 146 165(+2/-1) x 261(+2/-1) 4.1 246143
LABSEAL C LTX/15 12x (10.0-25.0), 3x (24.0-54.0) 201 x 296 x 146 165(+2/-1) x 261(+2/-1) 4.1 246142
LABSEAL C LTX/24 24x (10.0-25.0) 201 x 296 x 146 165(+2/-1) x 261(+2/-1) 4.1 246141
