Roxtec HD 穿隔系统

Roxtec HD 穿隔系统

数据表（公制）

使用页面上的打印按钮，以调整优化打印布局。

高电缆密度穿隔系统，框架采用耐酸不锈钢制成。

Roxtec HD 电缆穿隔系统可用于恶劣和危险的环境，每个开孔可容纳多达 72 根电缆。提供三种不同的尺寸。该电缆穿隔系统采用耐酸不锈钢框架，并配备可适应多种电缆尺寸的密封模块。

防啮齿动物
耐腐蚀
轻型
节省空间
允许使用预端接电缆

下载

数据表（公制）

如需购买此产品，请联系Roxtec代表。

产品特性

IP/UL NEMA

下载

数据表（公制）

页面索引

等级和证书安装适合您行业的密封系统密封组件数据预装配的穿隔套件配置您自己的穿隔套件

等级和证书

证书将不断增加、更新和更替，请定期访问，以确保符合要求。

火灾

不适用

密封性

符合 IEC 60529 标准 IP 66/67 防护等级
UL/NEMA 4,4X,12,13

证书

这些评级和等级认证是该密封解决方案经认证性能的部分示例。如需查看所有已获证书的完整列表，请访问我们的证书页面。

安装

阅读更多关于 Roxtec 密封系统的信息，并在我们的安装页面上学习如何正确安装穿隔系统。

安装结构

箱柜和机柜

安装说明

技术图纸

安装视频

Installation of a Roxtec HD 72 transit

Installation of a Roxtec HD transit


适合您行业的密封系统

探索您可以从我们的解决方案中受益的众多应用。

密封组件数据

您可以在这里找到与我们系统中的每个特定部件相关的技术信息。

矩形框架

HD 框架

HD 框架

密封组件

润滑脂

润滑脂

Multidiameter™（多径）HD 模块

Multidiameter™（多径）HD 模块

HD 盲堵模块

HD 盲堵模块

预装配的穿隔套件

所有套件 (11)

不锈钢

HD 16/4

配置 4x (9.5-31.5)
外形尺寸 WxHxD (mm) 83.8 x 236 x 60
开孔尺寸 WxH (mm) 64(+1/-0.5) x 216(+1/-0.5)
重量 (kg) 2
产品编号 193101

HD 16/10

配置 2x (9.5-31.5), 8x (3.5-15.5)
外形尺寸 WxHxD (mm) 83.8 x 236 x 60
开孔尺寸 WxH (mm) 64(+1/-0.5) x 216(+1/-0.5)
重量 (kg) 1.9
产品编号 198297

HD 16/16

配置 16x (3.5-15.5)
外形尺寸 WxHxD (mm) 83.8 x 236 x 60
开孔尺寸 WxH (mm) 64(+1/-0.5) x 216(+1/-0.5)
重量 (kg) 1.9
产品编号 193100

HD 32/8

配置 8x (9.5-31.5)
外形尺寸 WxHxD (mm) 130 x 236 x 60
开孔尺寸 WxH (mm) 110(+1/-0.5) x 216(+1/-0.5)
重量 (kg) 3.3
产品编号 112276

HD 32/20

配置 16x (3.5-15.5), 4x (9.5-31.5)
外形尺寸 WxHxD (mm) 130 x 236 x 60
开孔尺寸 WxH (mm) 110(+1/-0.5) x 216(+1/-0.5)
重量 (kg) 3.3
产品编号 112278

HD 32/32

配置 32x (3.5-15.5)
外形尺寸 WxHxD (mm) 130 x 236 x 60
开孔尺寸 WxH (mm) 110(+1/-0.5) x 216(+1/-0.5)
重量 (kg) 3.4
产品编号 112279

HD 32/41

配置 1x (9.5-31.5), 16x (3.5-15.5), 24x (3.0-9.5)
外形尺寸 WxHxD (mm) 130 x 236 x 60
开孔尺寸 WxH (mm) 110(+1/-0.5) x 216(+1/-0.5)
重量 (kg) 3.3
产品编号 112280

HD 72/24

配置 8x (3.5-15.5), 16x (9.5-31.5)
外形尺寸 WxHxD (mm) 225 x 281 x 113
开孔尺寸 WxH (mm) 208(+1/-0.5) x 264(+1/-0.5)
重量 (kg) 7.3
产品编号 246604

HD 72/24 10-24

配置 24x (10.0-24.0)
外形尺寸 WxHxD (mm) 225 x 281 x 113
开孔尺寸 WxH (mm) 208(+1/-0.5) x 264(+1/-0.5)
重量 (kg) 5
产品编号 246605

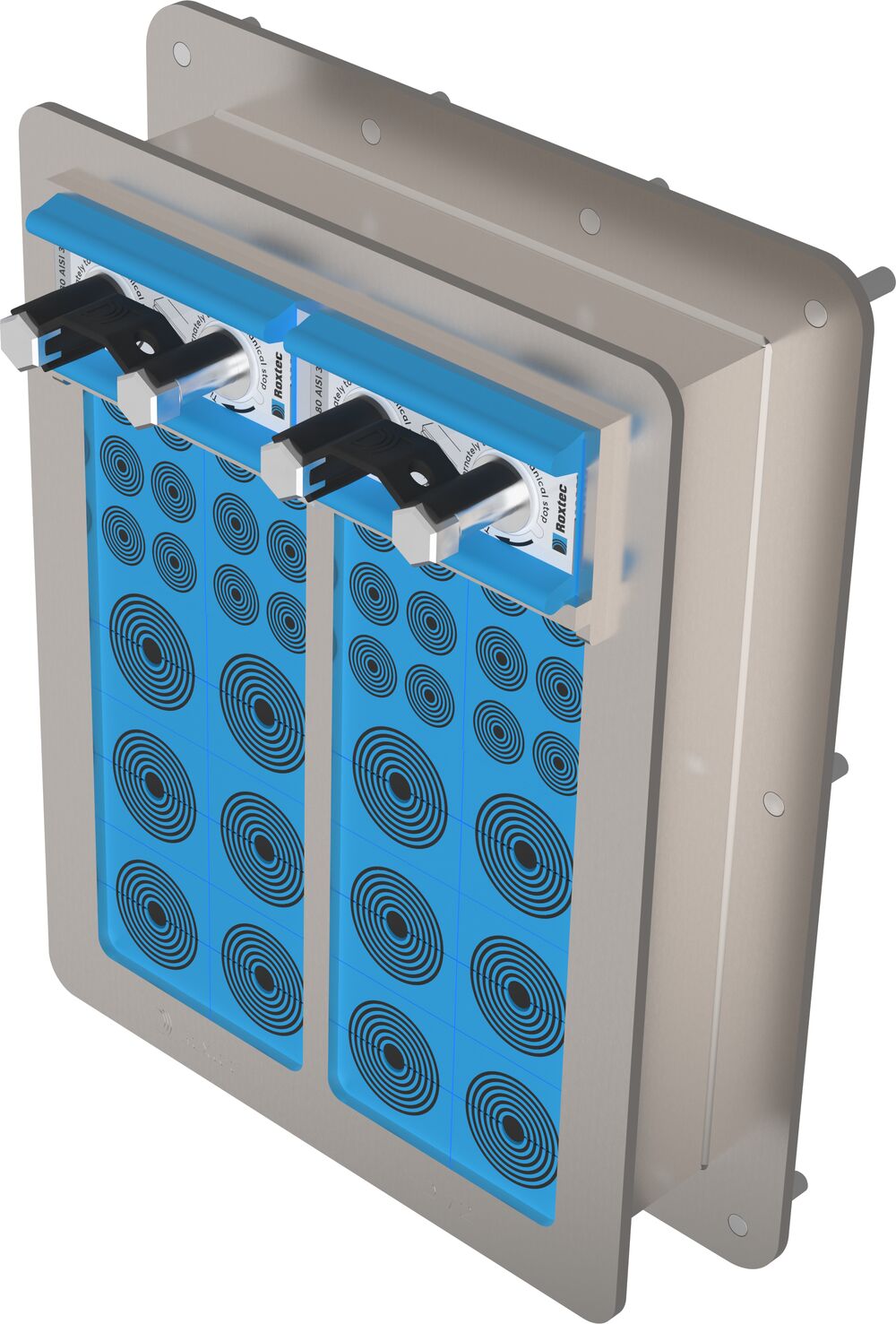

HD 72/36

配置 24x (3.5-15.5), 12x (9.5-31.5)
外形尺寸 WxHxD (mm) 225 x 281 x 113
开孔尺寸 WxH (mm) 208(+1/-0.5) x 264(+1/-0.5)
重量 (kg) 5
产品编号 246606

HDLC/24+2

配置 2x (24.0-54.0), 24x (3.5-16.5)
外形尺寸 WxHxD (mm) 378 x 120 x 94
开孔尺寸 WxH (mm) 366(+1/-1) x 108(+1/-1)
重量 (kg) 6.2
产品编号 173277

不锈钢
标题	配置	外形尺寸 WxHxD (mm)	开孔尺寸 WxH (mm)	重量 (kg)	产品编号
HD 16/4	4x (9.5-31.5)	83.8 x 236 x 60	64(+1/-0.5) x 216(+1/-0.5)	2	193101
HD 16/10	2x (9.5-31.5), 8x (3.5-15.5)	83.8 x 236 x 60	64(+1/-0.5) x 216(+1/-0.5)	1.9	198297
HD 16/16	16x (3.5-15.5)	83.8 x 236 x 60	64(+1/-0.5) x 216(+1/-0.5)	1.9	193100
HD 32/8	8x (9.5-31.5)	130 x 236 x 60	110(+1/-0.5) x 216(+1/-0.5)	3.3	112276
HD 32/20	16x (3.5-15.5), 4x (9.5-31.5)	130 x 236 x 60	110(+1/-0.5) x 216(+1/-0.5)	3.3	112278
HD 32/32	32x (3.5-15.5)	130 x 236 x 60	110(+1/-0.5) x 216(+1/-0.5)	3.4	112279
HD 32/41	1x (9.5-31.5), 16x (3.5-15.5), 24x (3.0-9.5)	130 x 236 x 60	110(+1/-0.5) x 216(+1/-0.5)	3.3	112280
HD 72/24	8x (3.5-15.5), 16x (9.5-31.5)	225 x 281 x 113	208(+1/-0.5) x 264(+1/-0.5)	7.3	246604
HD 72/24 10-24	24x (10.0-24.0)	225 x 281 x 113	208(+1/-0.5) x 264(+1/-0.5)	5	246605
HD 72/36	24x (3.5-15.5), 12x (9.5-31.5)	225 x 281 x 113	208(+1/-0.5) x 264(+1/-0.5)	5	246606
HDLC/24+2	2x (24.0-54.0), 24x (3.5-16.5)	378 x 120 x 94	366(+1/-1) x 108(+1/-1)	6.2	173277
