带法兰的 Roxtec SLF RS 套管专为覆盖不精确开孔而设计，适用于一系列 Roxtec RS 密封解决方案。
- 通过栓接安装
信息图纸
安装说明
证书
组件文章
不锈钢
镀锌低碳钢
铝
优质低碳钢
| 标题 | 内部 Ø (mm) | 外形尺寸 ØxZ (mm) | 开孔尺寸 Ø (mm) | 重量 (kg) | 产品编号 | |
|---|---|---|---|---|---|---|
| SLFRS 25 AISI316 | 25.5 | 96 x 35 | 38 - 44 | 0.3 | ASF1000250021 | |
| SLFRS 31 AISI316 | 31.5 | 102 x 35 | 44 - 50 | 0.3 | 5ASF000006222 | |
| SLFRS 43 AISI316 | 44 | 110 x 65 | 56 - 62 | 0.5 | 5ASF000003263 | |
| SLFRS 50 AISI316 | 51 | 140 x 65 | 67 - 73 | 0.9 | 5ASF000005723 | |
| SLFRS 68 AISI316 | 69.5 | 155 x 65 | 87 - 93 | 1.2 | 5ASF000005722 | |
| SLFRS 75 AISI316 | 76.5 | 165 x 65 | 93 - 99 | 1.3 | 5ASF000006223 | |
| SLFRS 100 AISI316 | 101 | 195 x 65 | 118 - 128 | 1.8 | 5ASF000003394 | |
| SLFRS 125 AISI316 | 126 | 213 x 65 | 144 - 154 | 1.7 | ASF1001250021 | |
| SLFRS 150 AISI316 | 151 | 236 x 65 | 168 - 178 | 2.3 | 5ASF000006252 | |
| SLFRS 175 AISI316 | 176 | 255 x 65 | 193 - 203 | 2.6 | ASFR101750021 | |
| SLFRS 200 AISI316 | 201 | 290 x 65 | 218 - 228 | 3.2 | ASFR100020021 | |
| SLFRS 225 AISI316 | 227 | 320 x 55 | 243 - 253 | 3.1 | 5ASF000007131 | |
| SLFRS 250 AISI316 | 252 | 345 x 55 | 268 - 278 | 3.7 | 5ASF000006794 | |
| SLFRS 300 AISI316 | 302 | 395 x 55 | 318 - 328 | 4 | 5ASF000007350 | |
| SLFRS 350 AISI316 | 352 | 445 x 55 | 368 - 378 | 4.5 | 107710 | |
| SLFRS 400 AISI316 | 402 | 495 x 55 | 418 - 428 | 5.2 | 5ASF000007349 | |
| SLFRS 450 AISI316 | 452 | 544 x 55 | 468 - 478 | 6 | 105426 | |
| SLFRS 500 AISI316 | 502 | 595 x 55 | 518 - 528 | 6.4 | 5ASF000011990 | |
| SLFRS 550 AISI316 | 552 | 645 x 55 | 568 - 578 | 7.6 | 105427 | |
| SLFRS 600 AISI316 | 602 | 695 x 55 | 618 - 628 | 7.6 | 116070 | |
| SLFRS 644 AISI316 | 646 | 739 x 55 | 662 - 672 | 9 | 108392 |
| 标题 | 内部 Ø (mm) | 外形尺寸 ØxZ (mm) | 开孔尺寸 Ø (mm) | 重量 (kg) | 产品编号 | |
|---|---|---|---|---|---|---|
| SLFRS 25 GALV | 25.5 | 96 x 35 | 38 - 44 | 0.26 | ASF1000250015 | |
| SLFRS 31 GALV | 31.5 | 102 x 35 | 44 - 50 | 0.31 | ASF1000310015 | |
| SLFRS 43 GALV | 44 | 110 x 65 | 56 - 62 | 0.5 | ASF1000430015 | |
| SLFRS 50 GALV | 51 | 140 x 65 | 67 - 73 | 1 | ASF1000500015 | |
| SLFRS 68 GALV | 69.5 | 155 x 65 | 87 - 93 | 1.3 | ASF1000680015 | |
| SLFRS 75 GALV | 76.5 | 165 x 65 | 93 - 99 | 1.4 | ASF1000750015 | |
| SLFRS 100 GALV | 101 | 195 x 65 | 118 - 128 | 1.8 | ASF1001000015 | |
| SLFRS 125 GALV | 126 | 213 x 65 | 144 - 154 | 2.1 | ASF1001250015 | |
| SLFRS 150 GALV | 151 | 236 x 65 | 168 - 178 | 2.4 | ASF1001500015 | |
| SLFRS 175 GALV | 176 | 255 x 65 | 193 - 203 | 2.7 | ASFR101750015 | |
| SLFRS 200 GALV | 201 | 290 x 65 | 218 - 228 | 3.1 | ASFR100020015 | |
| SLFRS 225 GALV | 227 | 320 x 55 | 243 - 253 | 3.4 | 5ASF000007352 | |
| SLFRS 250 GALV | 252 | 345 x 55 | 268 - 278 | 3.4 | 5ASF000012345 | |
| SLFRS 300 GALV | 302 | 395 x 55 | 318 - 328 | 4 | 5ASF000012365 | |
| SLFRS 350 GALV | 352 | 445 x 55 | 368 - 378 | 4.8 | 105284 | |
| SLFRS 400 GALV | 402 | 495 x 55 | 418 - 428 | 5.5 | 105285 | |
| SLFRS 450 GALV | 452 | 544 x 55 | 468 - 478 | 6 | 106147 | |
| SLFRS 500 GALV | 502 | 595 x 55 | 518 - 528 | 6.7 | 104006 | |
| SLFRS 550 GALV | 552 | 645 x 55 | 568 - 578 | 8.6 | 153116 | |
| SLFRS 600 GALV | 602 | 695 x 55 | 618 - 628 | 7 | 109612 | |
| SLFRS 644 GALV | 646 | 739 x 55 | 662 - 672 | 7.3 | 108393 |
| 标题 | 内部 Ø (mm) | 外形尺寸 ØxZ (mm) | 开孔尺寸 Ø (mm) | 重量 (kg) | 产品编号 | |
|---|---|---|---|---|---|---|
| SLFRS 25 ALU | 25.5 | 96 x 35 | 38 - 44 | 0.1 | 5ASF000008715 | |
| SLFRS 31 ALU | 31.5 | 102 x 35 | 44 - 50 | 0.12 | 5ASF000002399 | |
| SLFRS 43 ALU | 44 | 110 x 65 | 56 - 62 | 0.18 | 5ASF000002197 | |
| SLFRS 50 ALU | 51 | 140 x 65 | 67 - 73 | 0.31 | 5ASF000002198 | |
| SLFRS 68 ALU | 69.5 | 155 x 65 | 87 - 93 | 0.41 | 5ASF000007125 | |
| SLFRS 75 ALU | 76.5 | 165 x 65 | 93 - 99 | 0.43 | 5ASF000008716 | |
| SLFRS 100 ALU | 101 | 195 x 65 | 118 - 128 | 0.4 | 5ASF000004042 | |
| SLFRS 125 ALU | 126 | 213 x 65 | 144 - 154 | 0.6 | 5ASF000003956 | |
| SLFRS 150 ALU | 151 | 236 x 65 | 168 - 178 | 0.8 | 5ASF000008717 |
| 标题 | 内部 Ø (mm) | 外形尺寸 ØxZ (mm) | 开孔尺寸 Ø (mm) | 重量 (kg) | 产品编号 | |
|---|---|---|---|---|---|---|

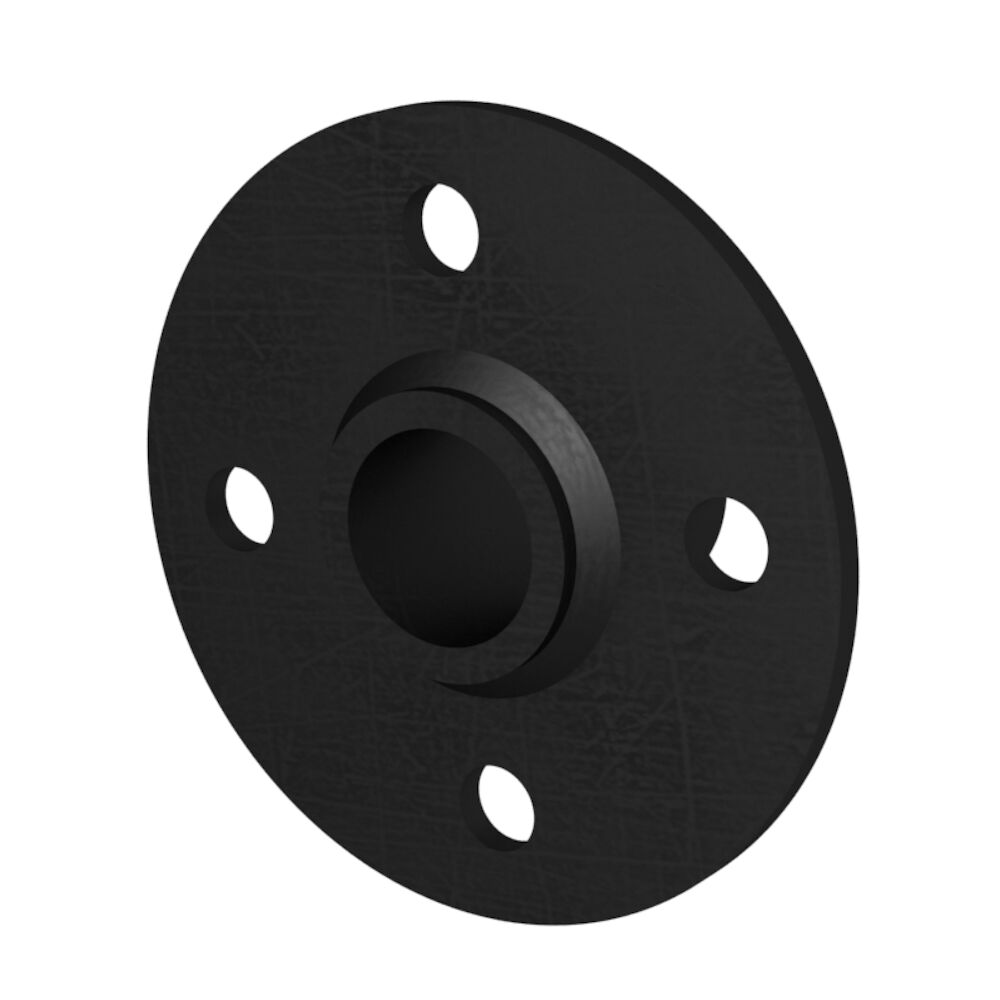

| SLFRS 25 PRIMED | 25.5 | 96 x 35 | 38 - 44 | 0.26 | ASF1000250012 | |

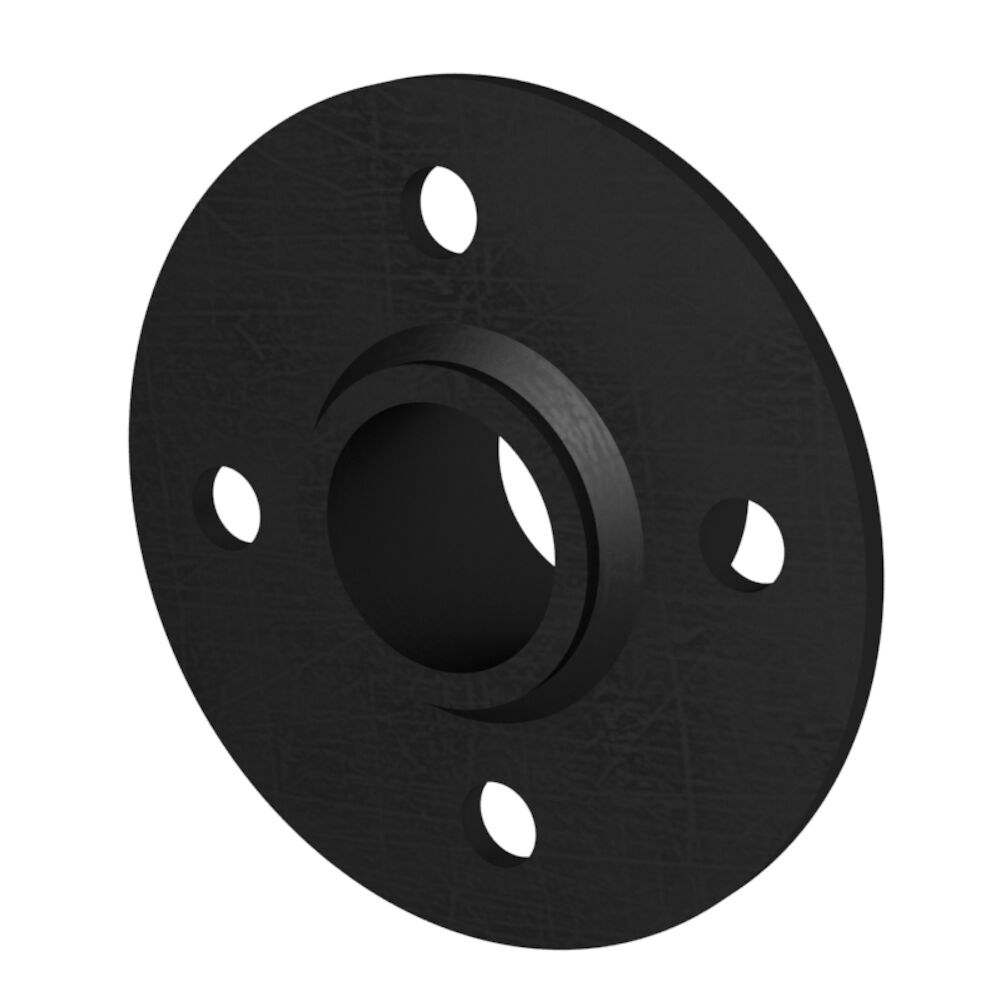

| SLFRS 31 PRIMED | 31.5 | 102 x 35 | 44 - 50 | 0.29 | ASF1000310012 | |

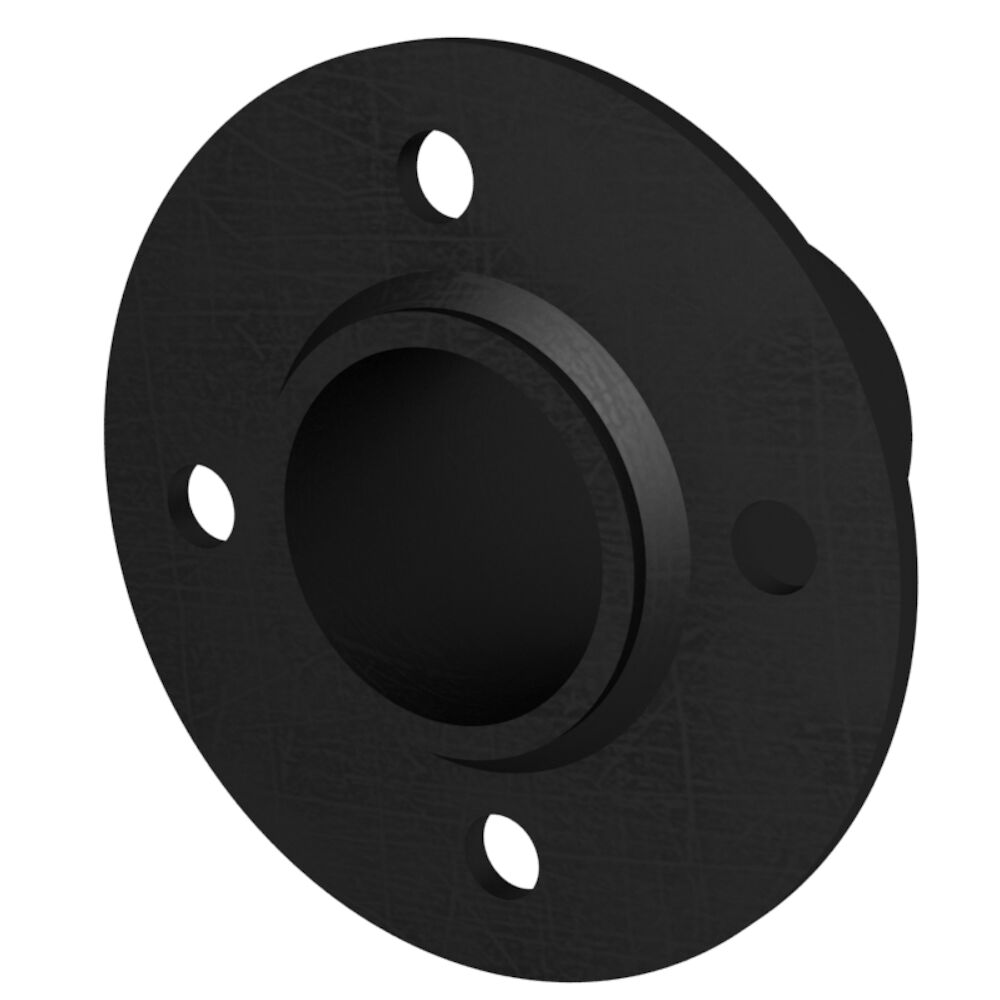

| SLFRS 43 PRIMED | 44 | 110 x 65 | 56 - 62 | 0.5 | ASF1000430012 | |

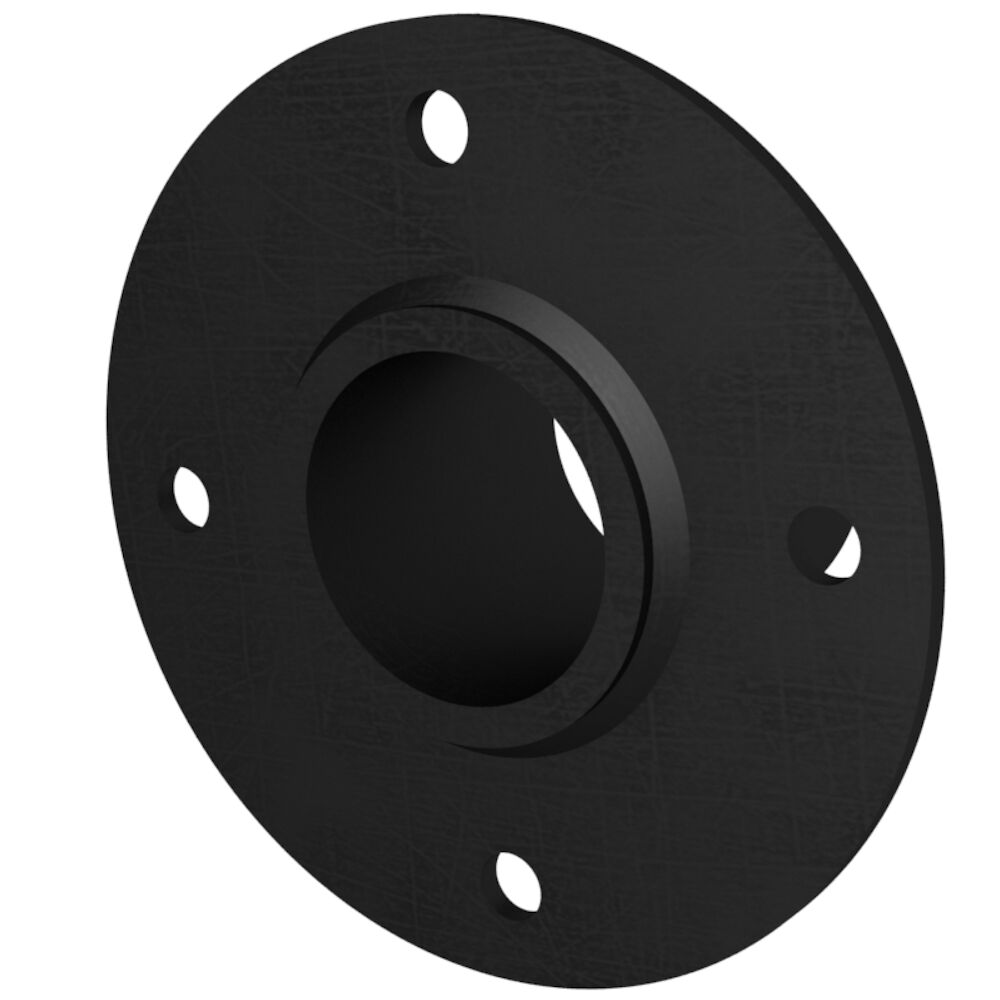

| SLFRS 50 PRIMED | 51 | 140 x 65 | 67 - 73 | 0.9 | ASF1000500012 | |
| SLFRS 68 PRIMED | 69.5 | 155 x 65 | 87 - 93 | 1.2 | ASF1000680012 | |

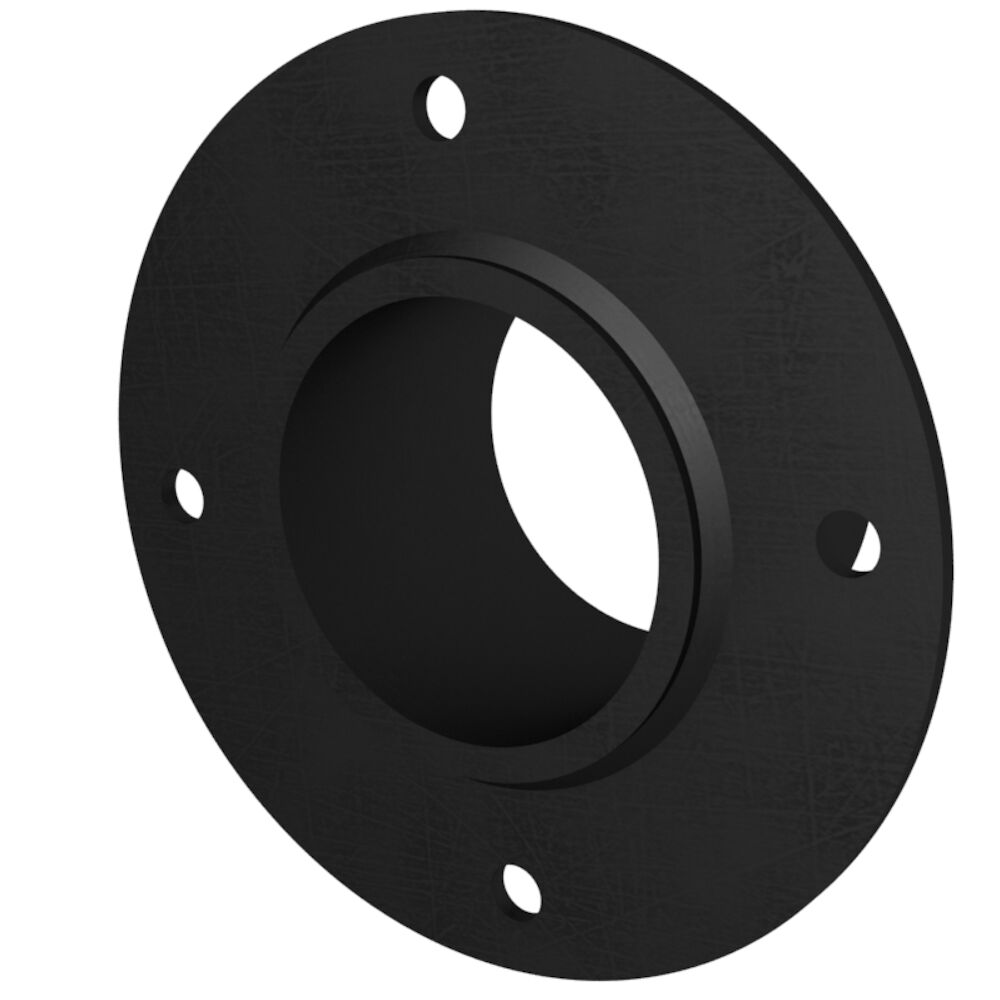

| SLFRS 75 PRIMED | 76.5 | 165 x 65 | 93 - 99 | 1.3 | ASF1000750012 | |
| SLFRS 100 PRIMED | 101 | 195 x 65 | 118 - 128 | 1.7 | ASF1001000012 | |

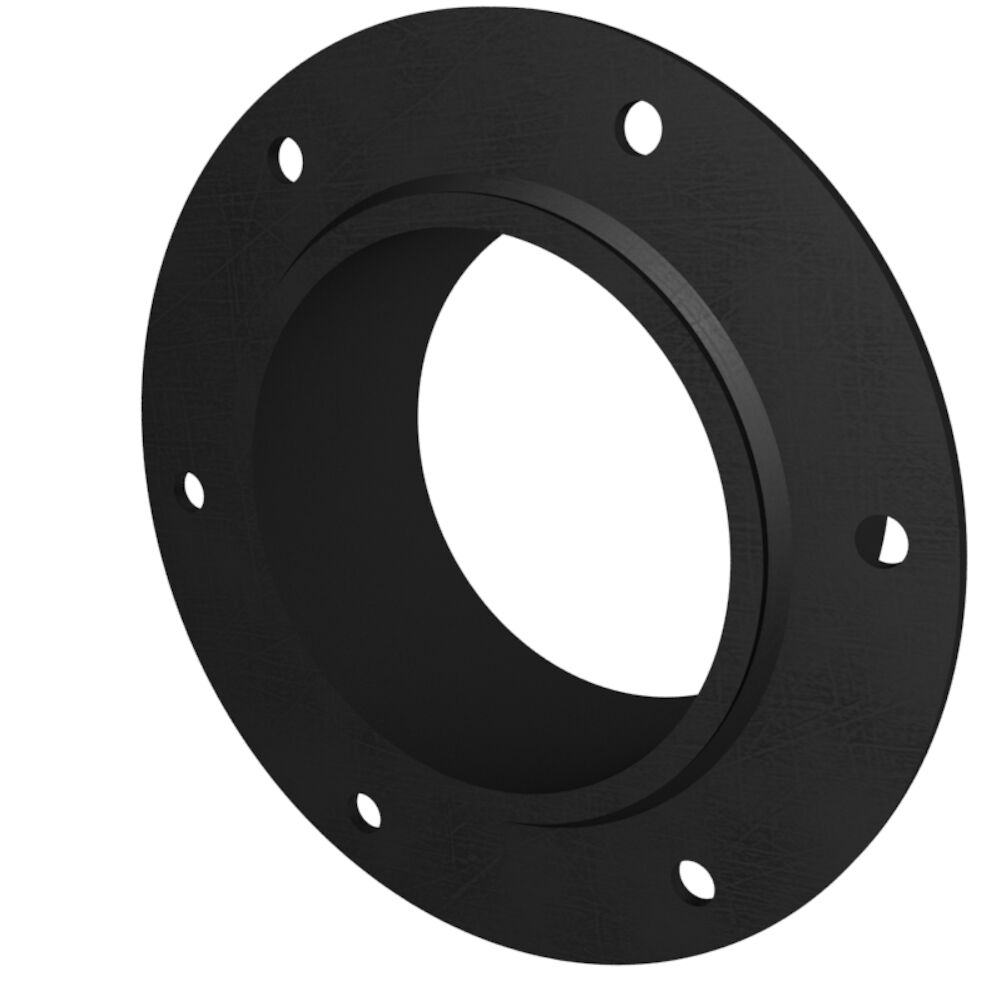

| SLFRS 125 PRIMED | 126 | 213 x 65 | 144 - 154 | 2.1 | ASF1001250012 | |

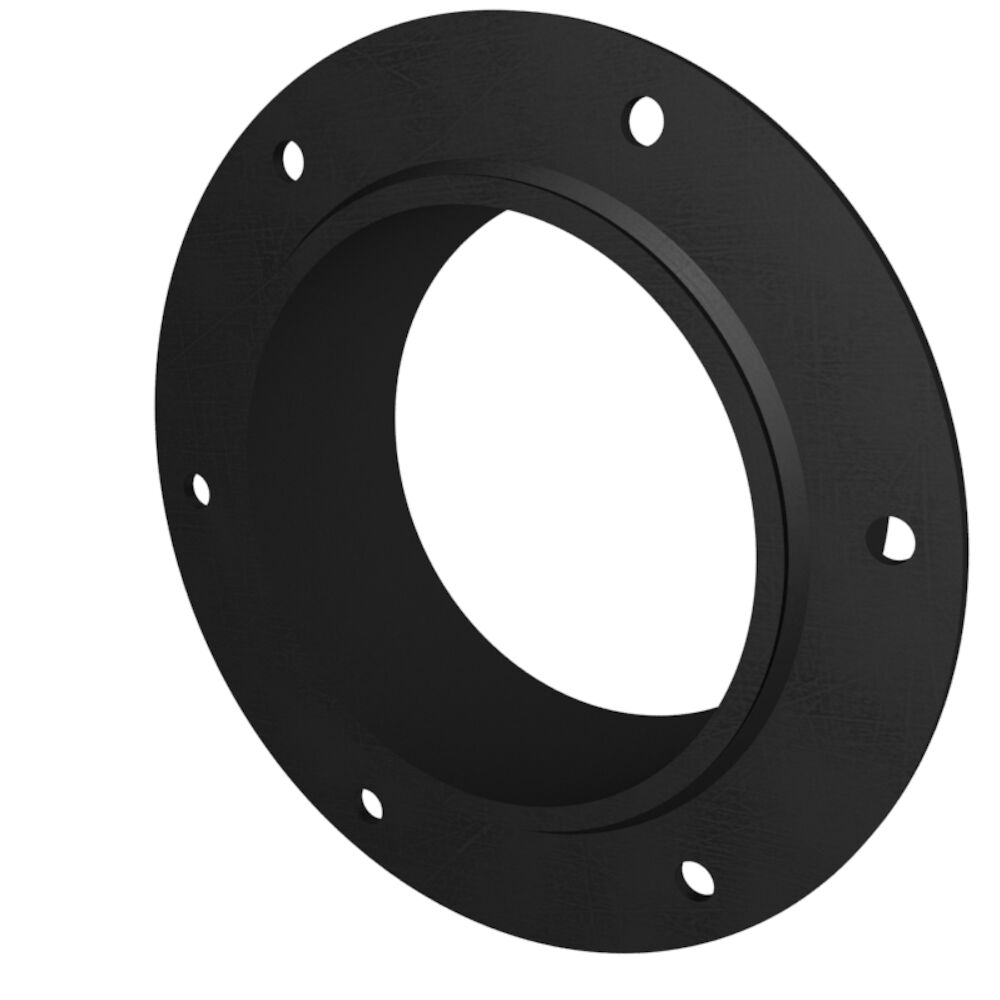

| SLFRS 150 PRIMED | 151 | 236 x 65 | 168 - 178 | 2.3 | ASF1001500012 | |

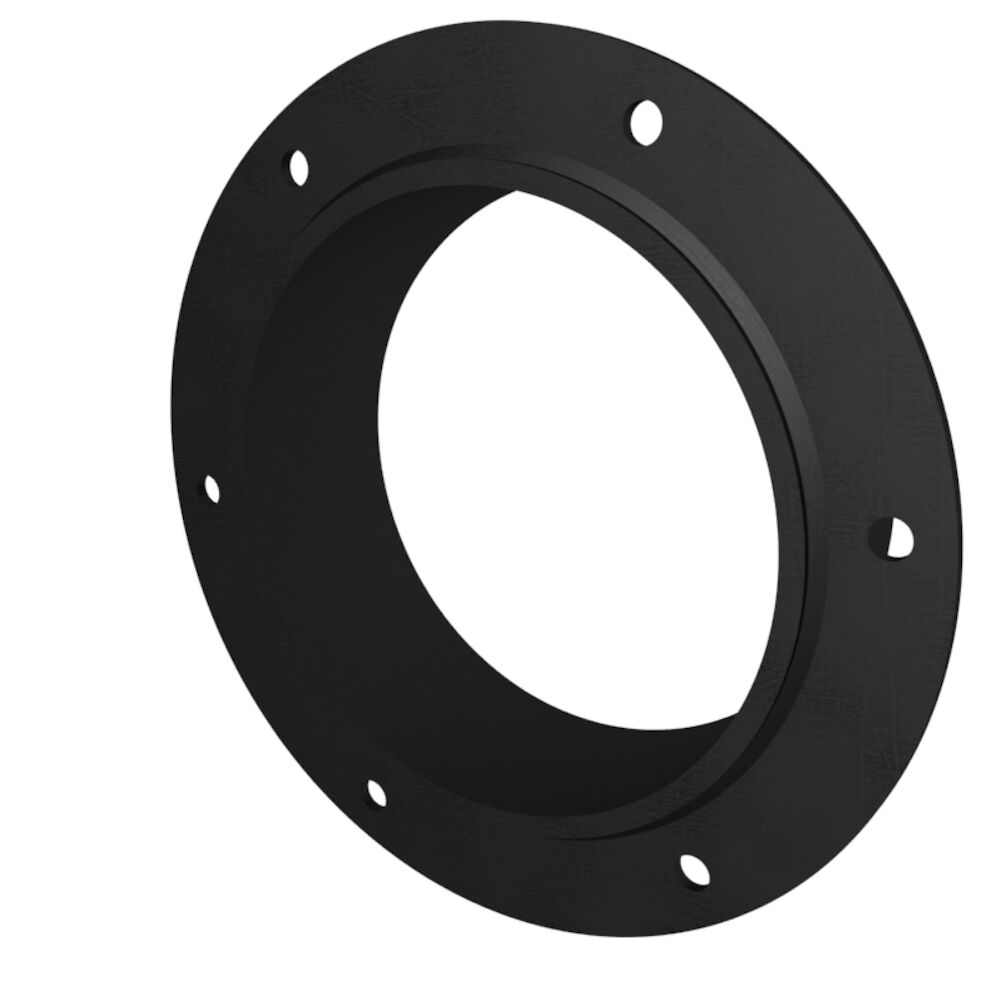

| SLFRS 175 PRIMED | 176 | 255 x 65 | 193 - 203 | 2.6 | ASFR101750012 | |

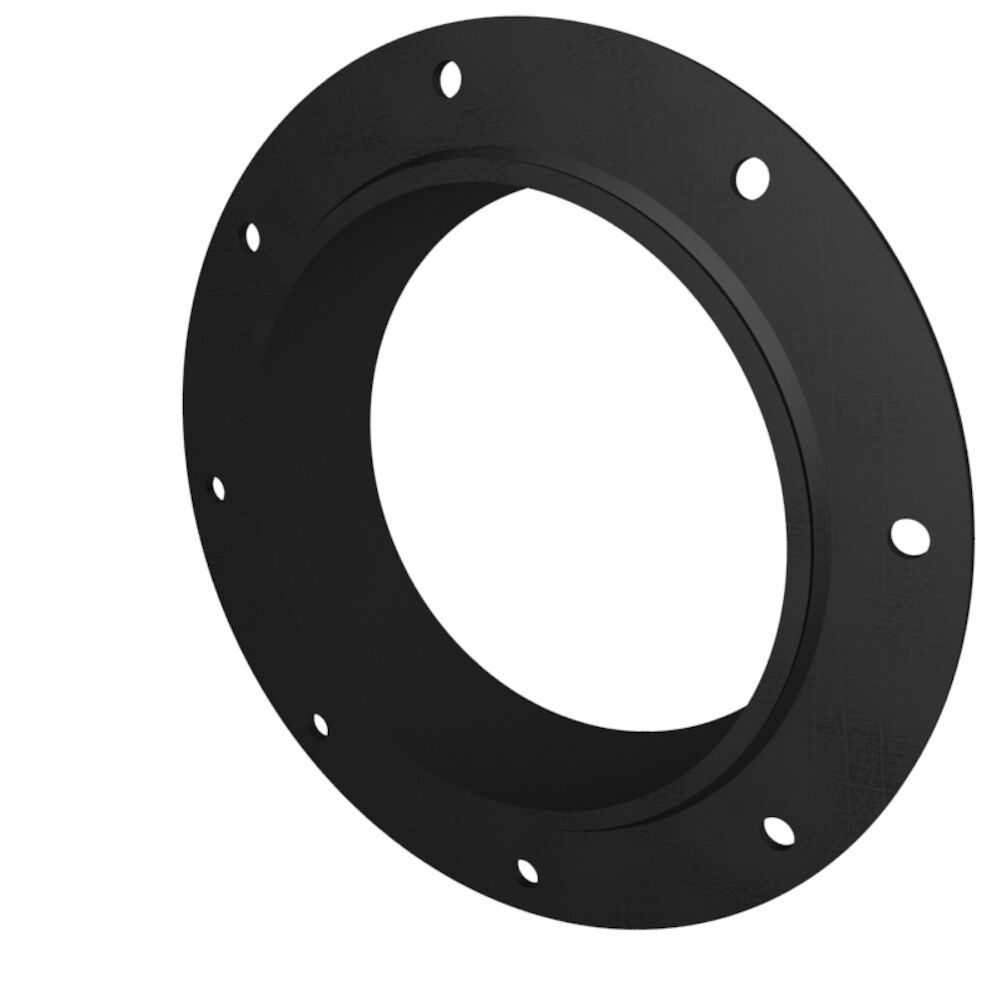

| SLFRS 200 PRIMED | 201 | 290 x 65 | 218 - 228 | 3 | ASFR100020012 | |

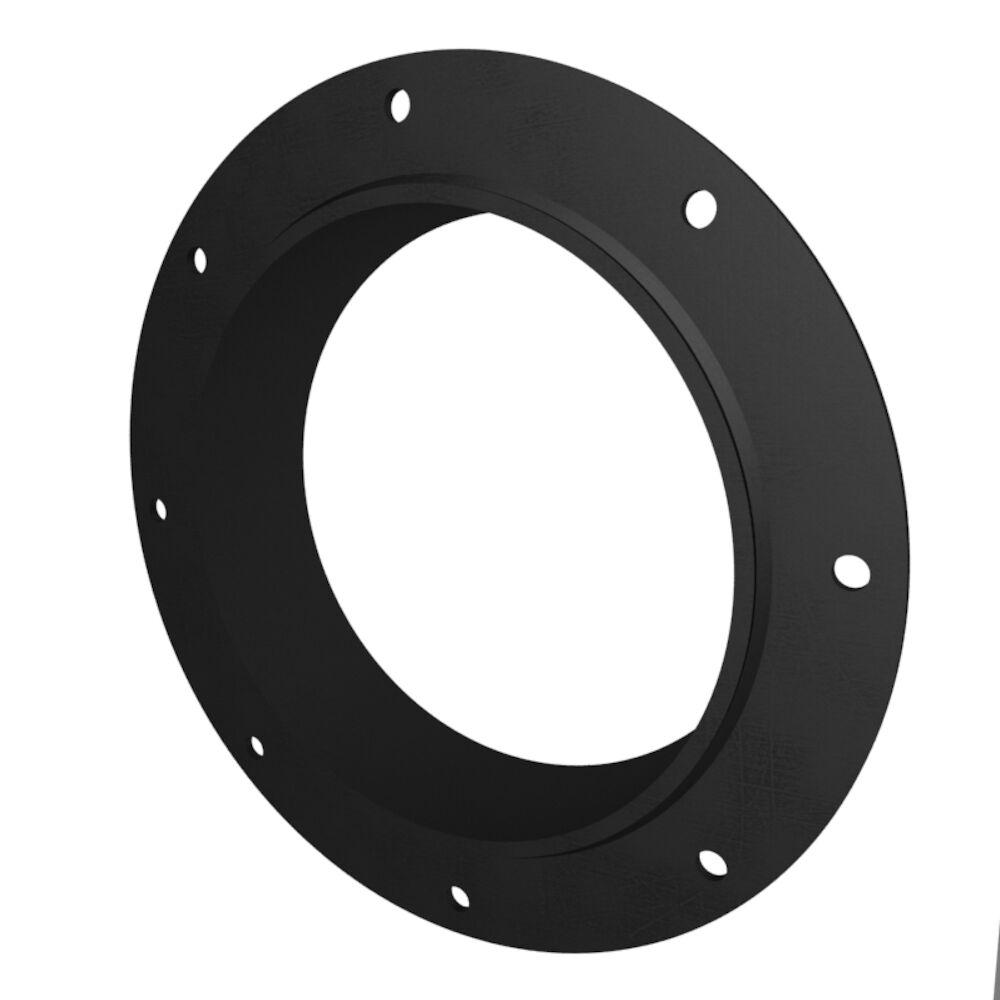

| SLFRS 225 PRIMED | 227 | 320 x 55 | 243 - 253 | 3.4 | 5ASF000005709 | |

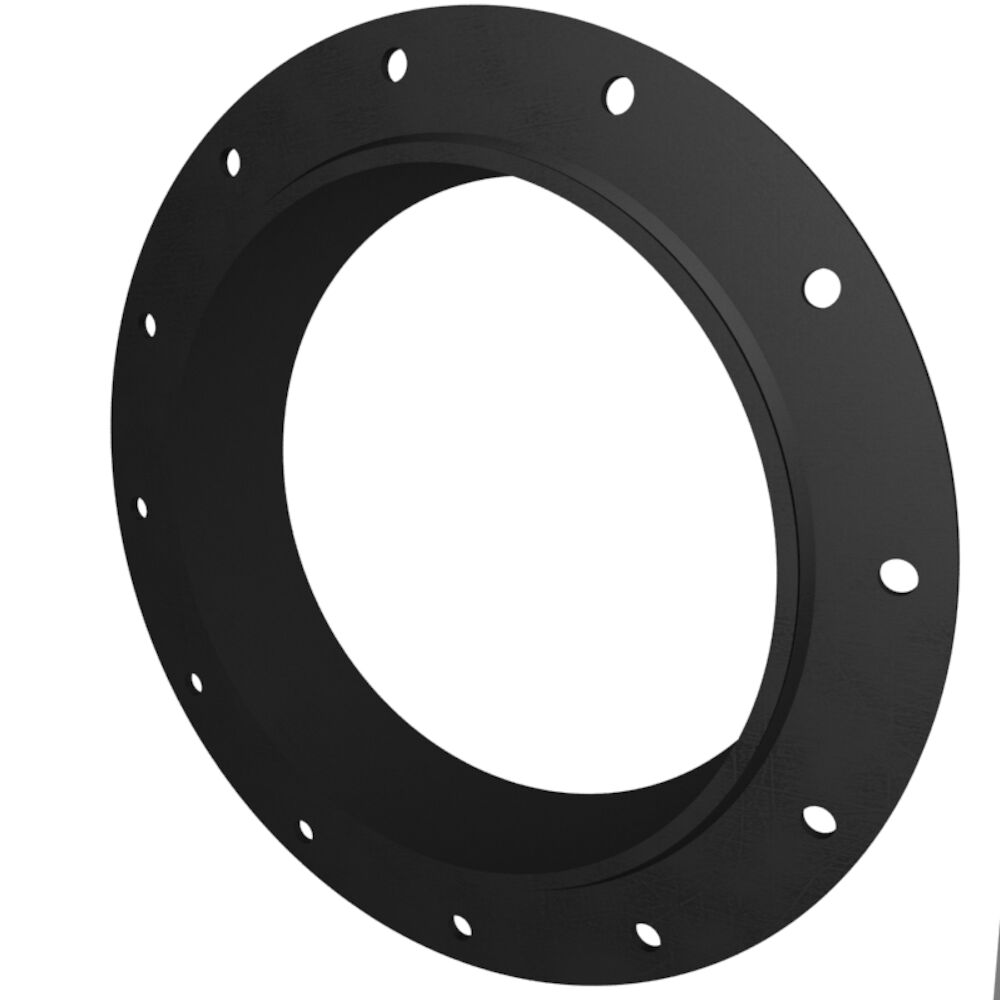

| SLFRS 250 PRIMED | 252 | 345 x 55 | 268 - 278 | 3.7 | ASF1002500012 | |

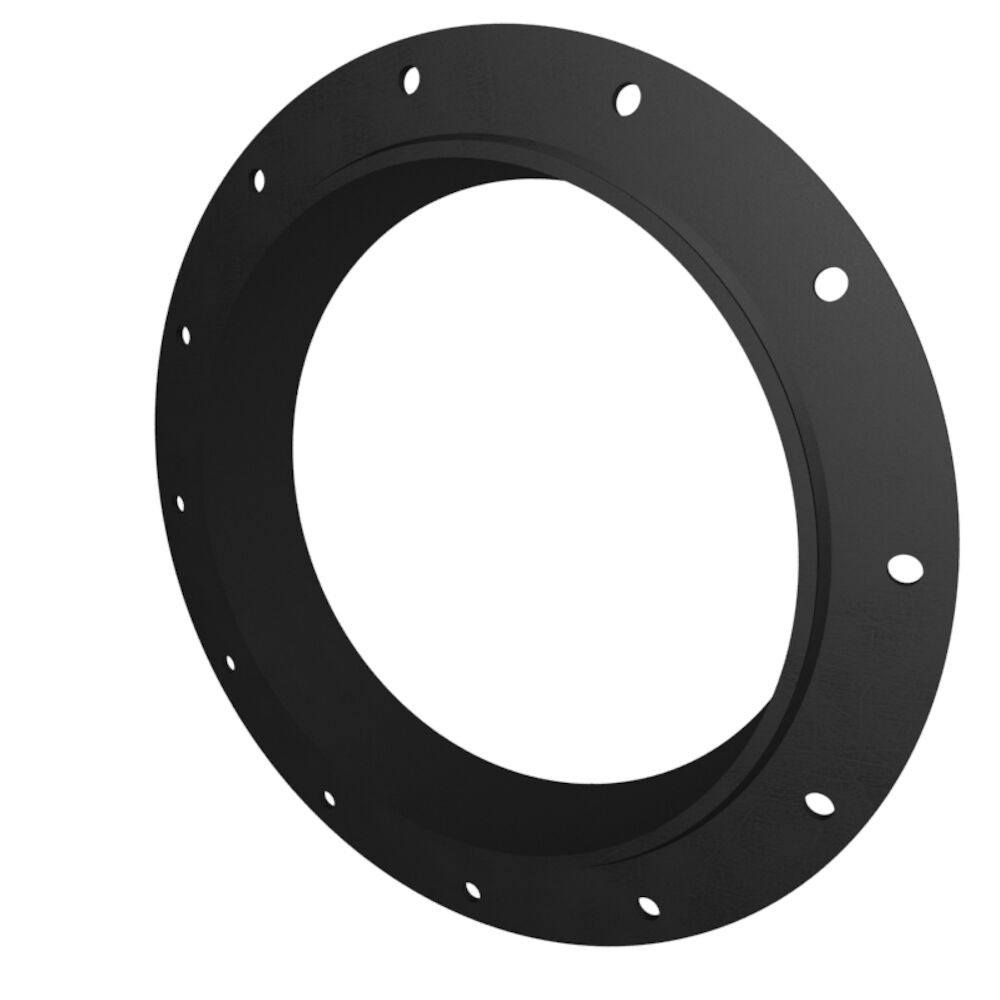

| SLFRS 300 PRIMED | 302 | 395 x 55 | 318 - 328 | 4.4 | ASF1003000012 | |

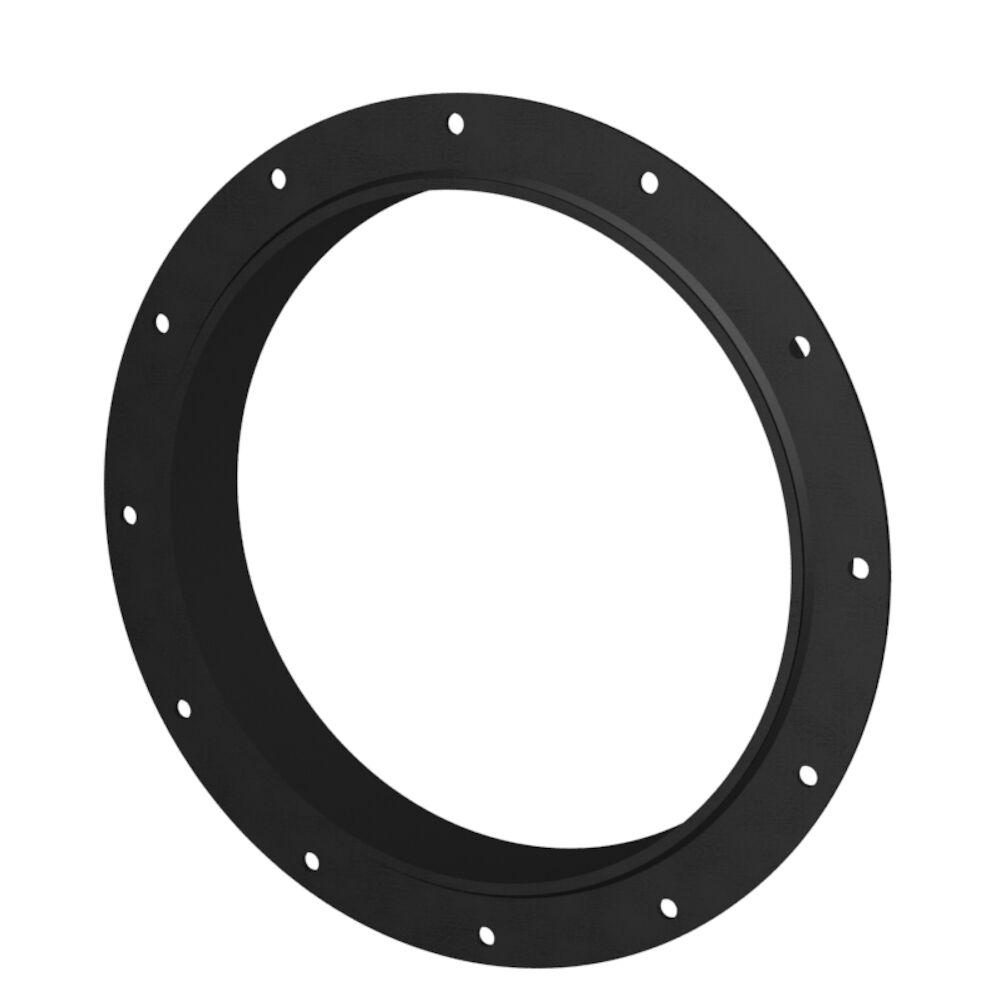

| SLFRS 350 PRIMED | 352 | 445 x 55 | 368 - 378 | 5 | ASF1003500012 | |

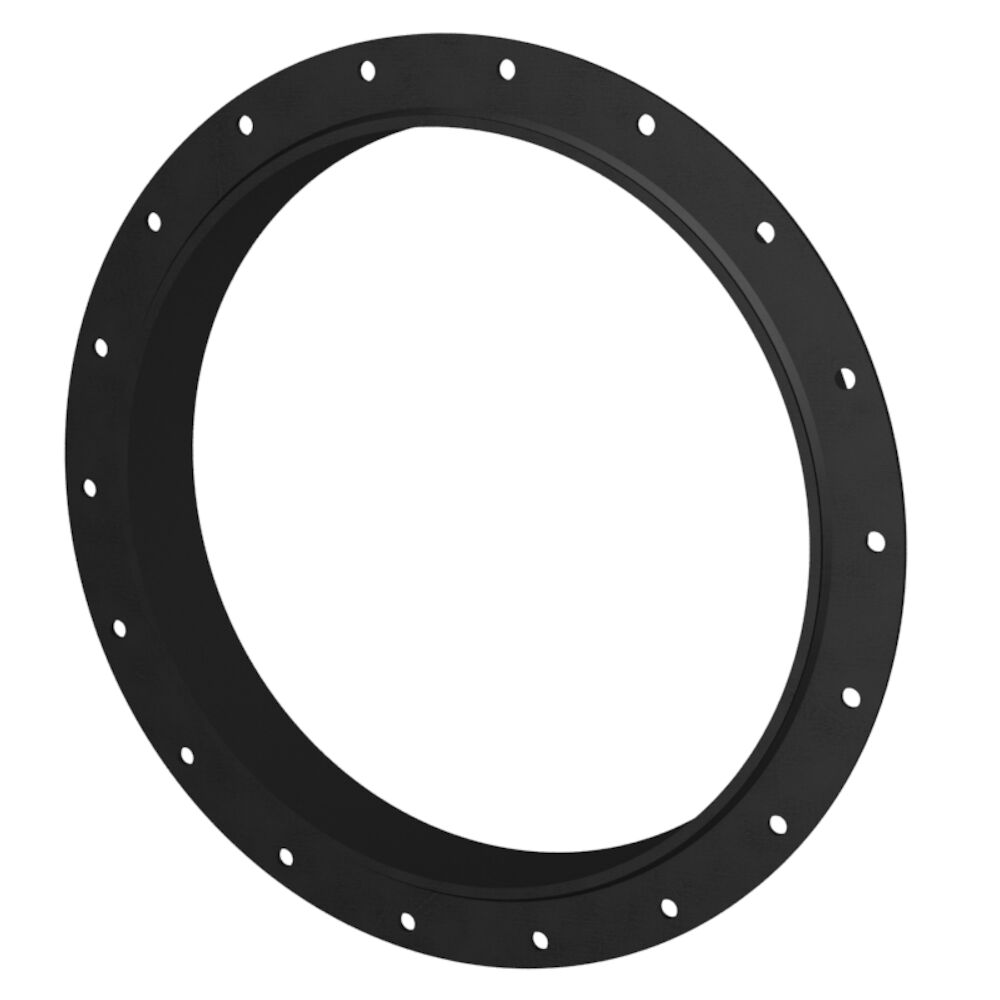

| SLFRS 400 PRIMED | 402 | 495 x 55 | 418 - 428 | 5.7 | ASF1004000012 | |

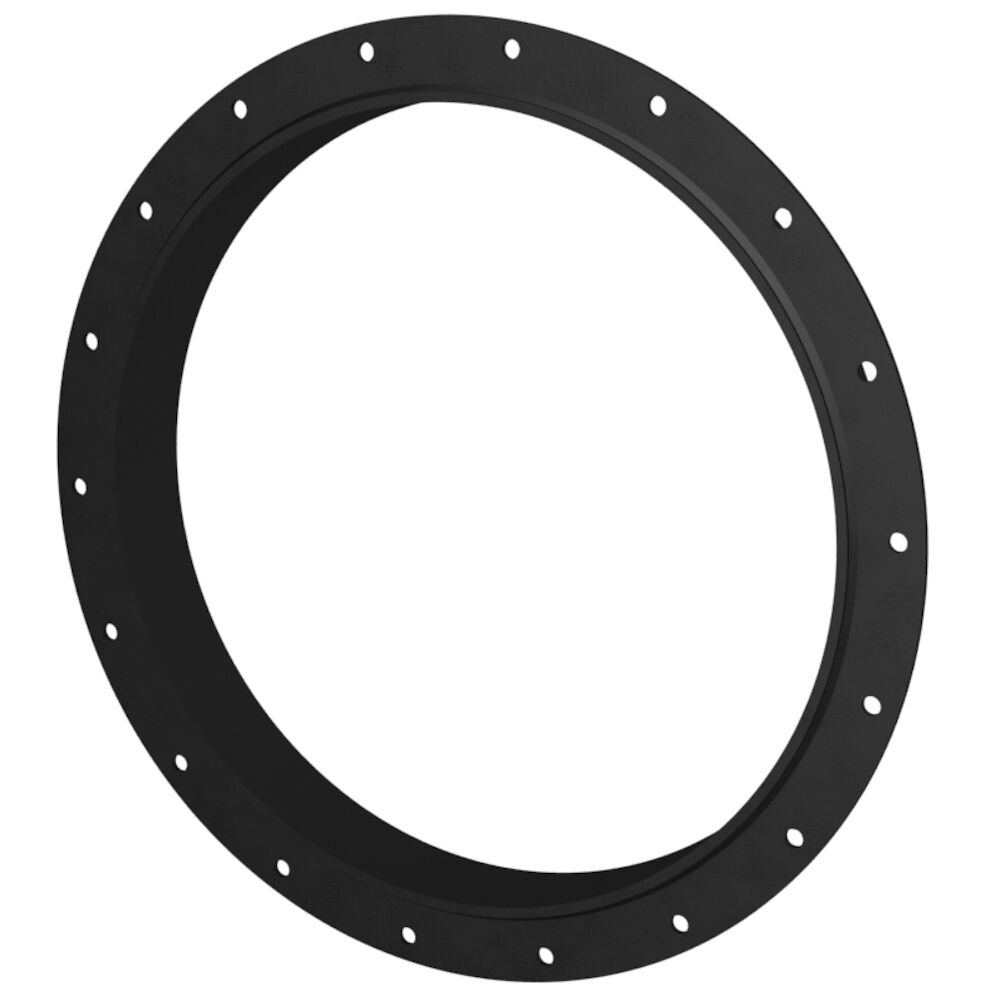

| SLFRS 450 PRIMED | 452 | 544 x 55 | 468 - 478 | 6.4 | ASF1004500012 | |

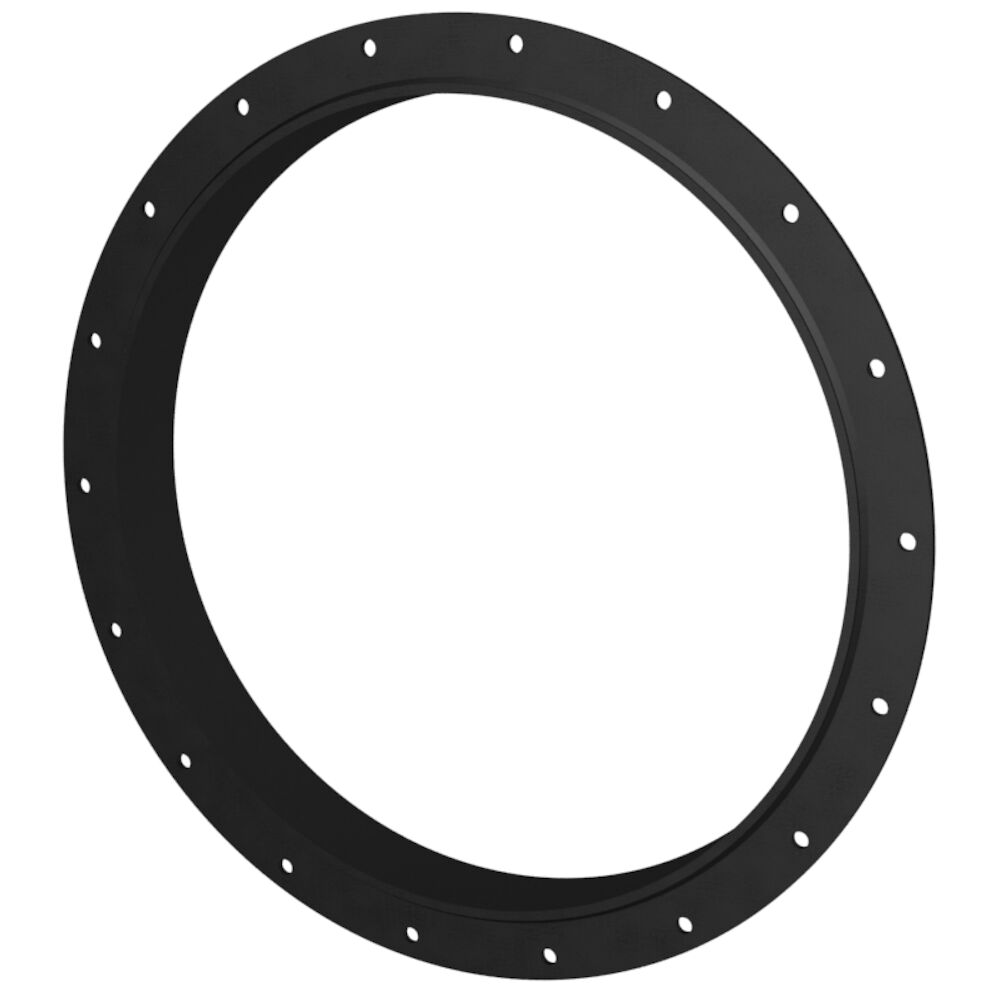

| SLFRS 500 PRIMED | 502 | 595 x 55 | 518 - 528 | 7.6 | ASF1005000012 | |

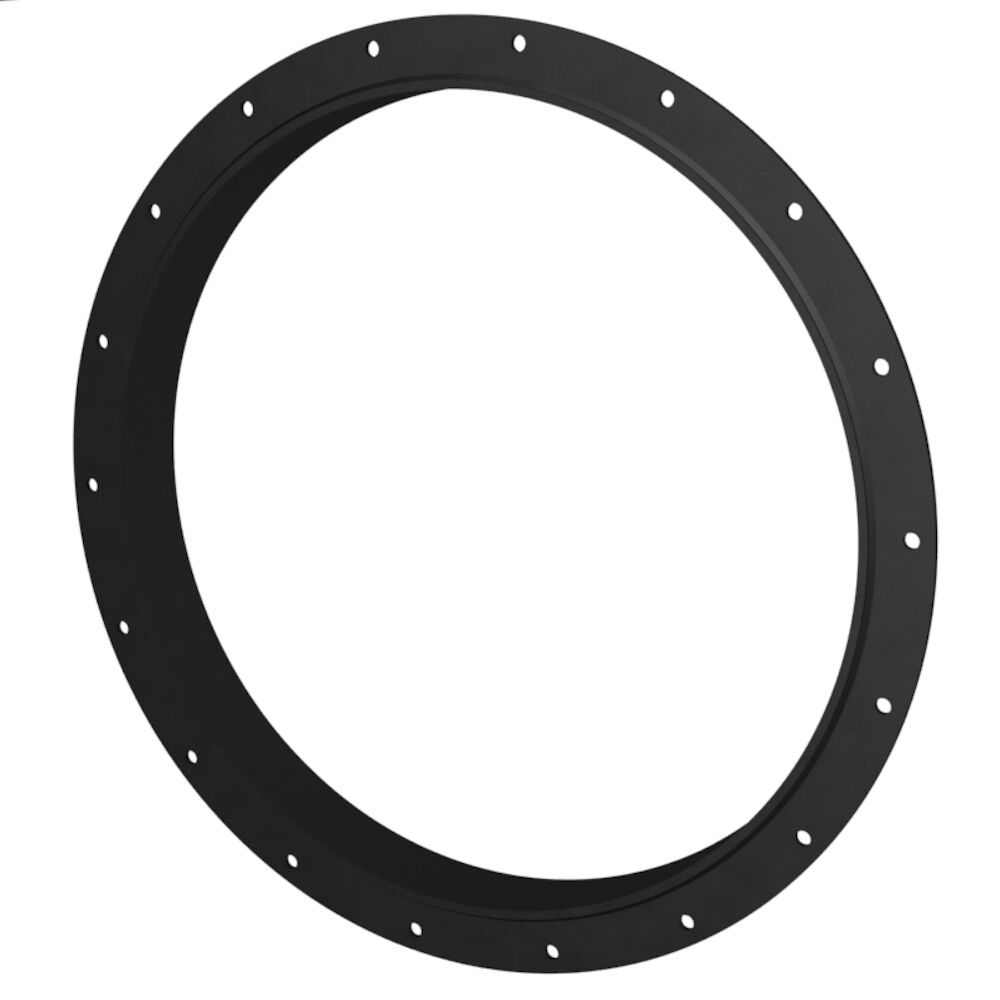

| SLFRS 550 PRIMED | 552 | 645 x 55 | 568 - 578 | 8.4 | ASF1005500012 | |

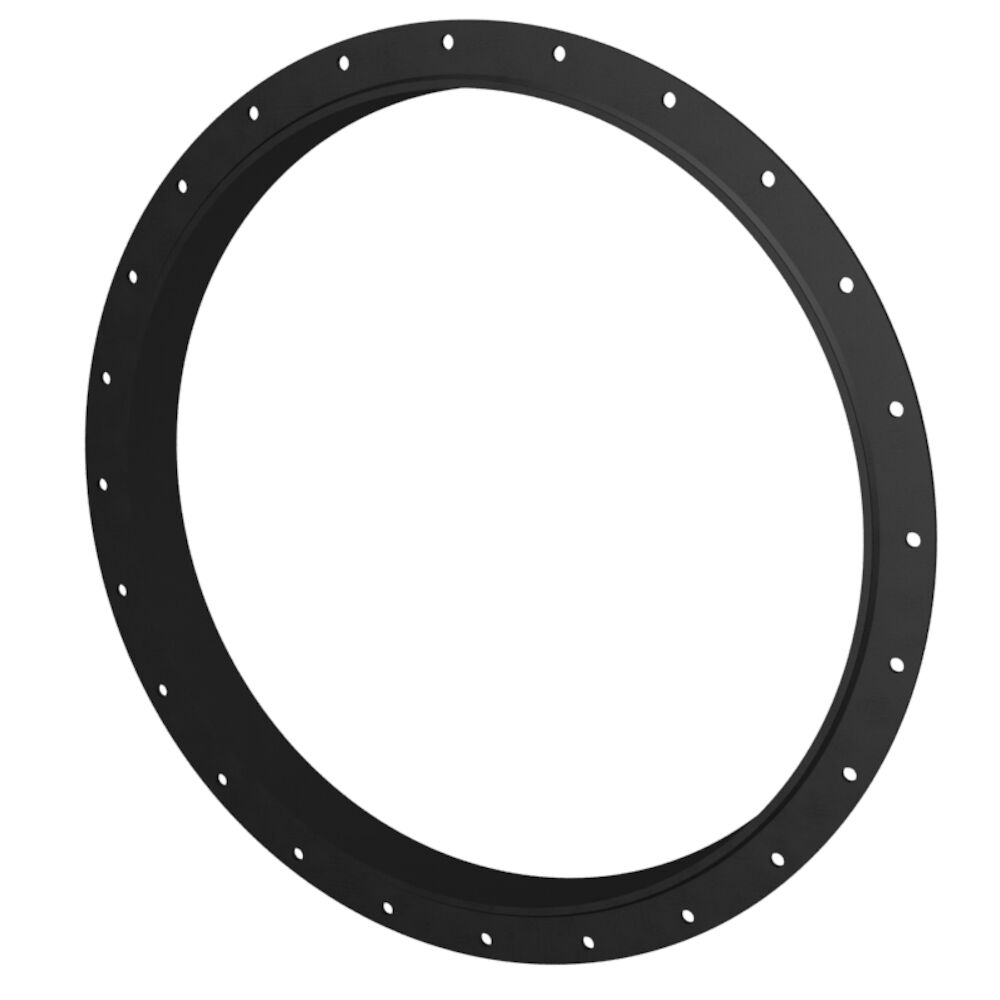

| SLFRS 600 PRIMED | 602 | 695 x 55 | 618 - 628 | 9.1 | ASF1006000012 | |

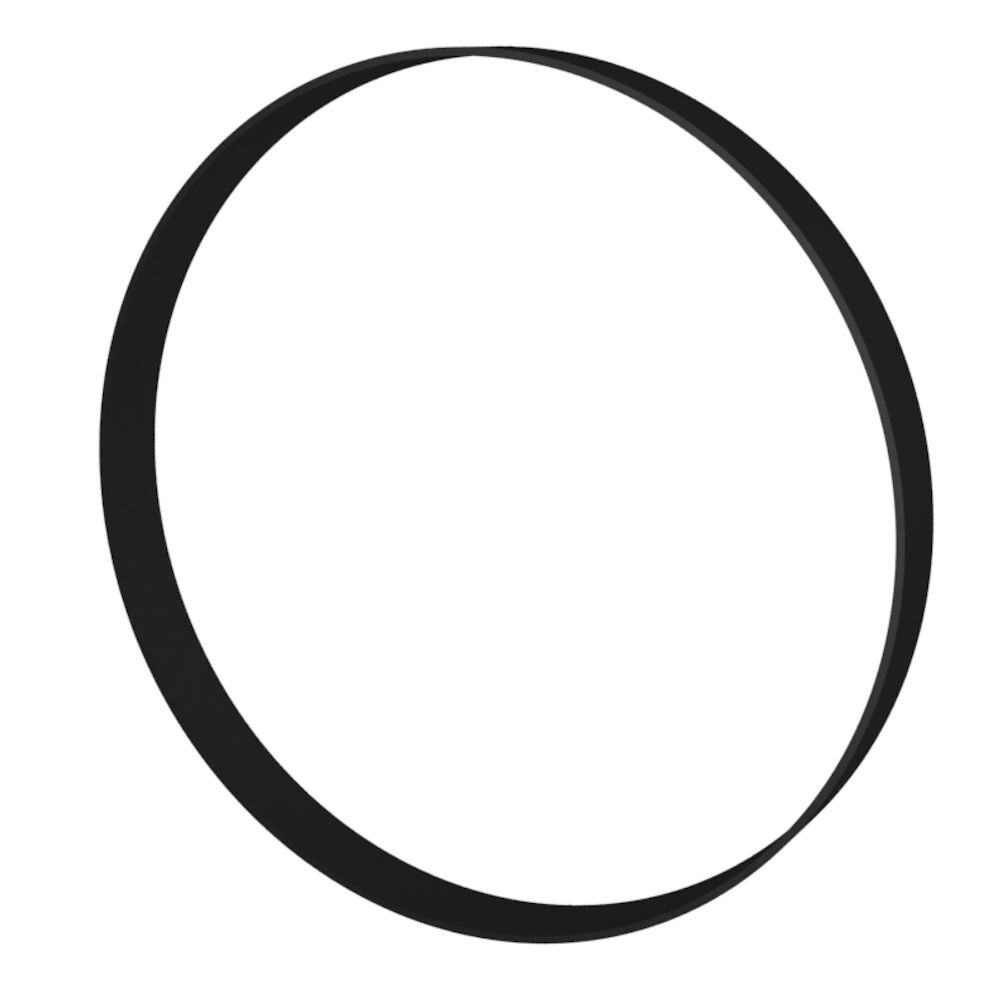

| SLFRS 644 PRIMED | 646 | 739 x 55 | 662 - 672 | 9.7 | ASF1006440012 |
