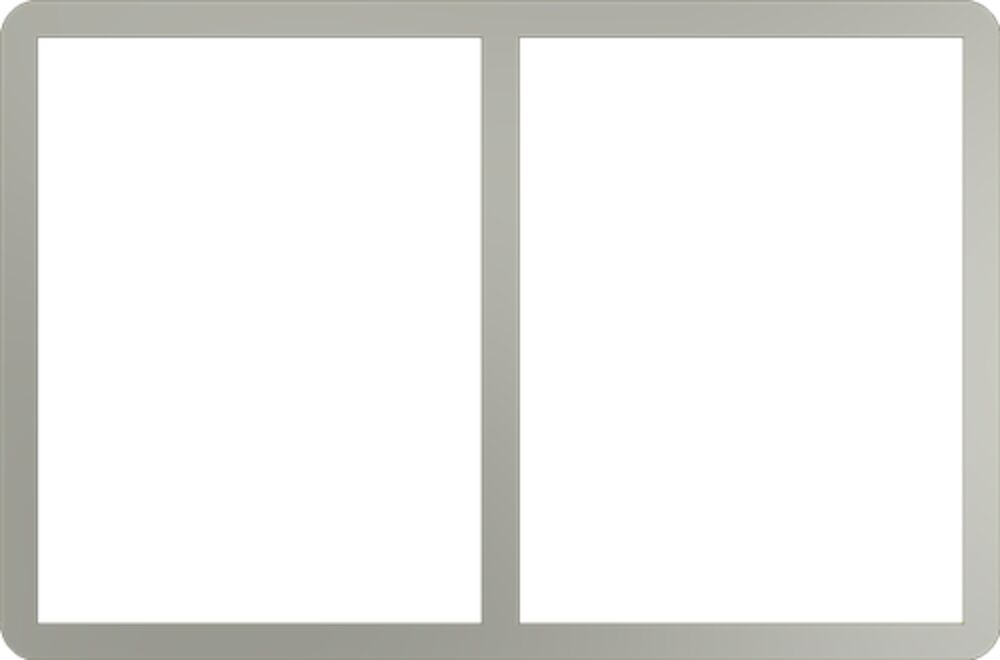

Roxtec S 型框架是一种焊接到精确开孔上的金属框架。 它以不同的材料提供，并且在宽度和/或高度方向上有单个开孔或多个开孔组合。
- 与相应的 Roxtec 组件搭配使用可形成一套完整的密封解决方案
- 通过焊接安装
- 可用于塑料管密封件的 SE PPS 配件
技术图纸
安装说明
证书
组件文章
我们推荐的密封系统是理想的标准化解决方案，可有效降低成本。选择符合您需求的产品，缩短交货期，并减少库存。
S80 4x1 PRIMED
- Frame openings 1
- Packing space (mm) 80 x 120
- External dimensions WxHxD (mm) 100.5 x 179.5 x 60
- Aperture dimensions WxH (mm) 103(+1/-1) x 182(+1/-1)
- Weight (kg) 2.4
- Art. No 219704
S80 4x2 PRIMED
- Frame openings 2
- Packing space (mm) 80 x 120
- External dimensions WxHxD (mm) 191 x 179.5 x 60
- Aperture dimensions WxH (mm) 193(+1/-1) x 182(+1/-1)
- Weight (kg) 4
- Art. No 221240
S80 6x1 PRIMED
- Frame openings 1
- Packing space (mm) 80 x 180
- External dimensions WxHxD (mm) 100.5 x 238 x 60
- Aperture dimensions WxH (mm) 103(+1/-1) x 240(+1/-1)
- Weight (kg) 2.8
- Art. No 217834
S80 6x2 PRIMED
- Frame openings 2
- Packing space (mm) 80 x 180
- External dimensions WxHxD (mm) 191 x 238 x 60
- Aperture dimensions WxH (mm) 193(+1/-1) x 240(+1/-1)
- Weight (kg) 4.8
- Art. No 221249
S80 8x1 PRIMED
- Frame openings 1
- Packing space (mm) 80 x 240
- External dimensions WxHxD (mm) 100.5 x 298 x 60
- Aperture dimensions WxH (mm) 103(+1/-1) x 300(+1/-1)
- Weight (kg) 3.4
- Art. No 219702
S80 8x2 PRIMED
- Frame openings 2
- Packing space (mm) 80 x 240
- External dimensions WxHxD (mm) 191 x 298 x 60
- Aperture dimensions WxH (mm) 193(+1/-1) x 300(+1/-1)
- Weight (kg) 5.6
- Art. No 221258
S80 8+8x1 PRIMED
- Frame openings 2
- Packing space (mm) 80 x 240
- External dimensions WxHxD (mm) 100.5 x 586 x 60
- Aperture dimensions WxH (mm) 103(+1/-1) x 588(+1/-1)
- Weight (kg) 6.6
- Art. No 221276
我们推荐的密封系统是理想的标准化解决方案，可有效降低成本。选择符合您需求的产品，缩短交货期，并减少库存。
| 标题 | Frame openings | Packing space (mm) | External dimensions WxHxD (mm) | Aperture dimensions WxH (mm) | Weight (kg) | Art. No | |
|---|---|---|---|---|---|---|---|
| S 6x1 PRIMED | 1 | 120 x 180 | 140.5 x 238 x 60 | 143(+1/-1) x 240(+1/-1) | 3.3 | S006000000112 | |
| S 6x1 AISI316 | 1 | 120 x 180 | 140.5 x 238 x 60 | 143(+1/-1) x 240(+1/-1) | 3.3 | S006000000121 | |
| S 6x1 ALU | 1 | 120 x 180 | 140.5 x 238 x 60 | 143(+1/-1) x 240(+1/-1) | 1.2 | S006000000131 | |
| S 6x2 PRIMED | 2 | 120 x 180 | 271 x 238 x 60 | 273(+1/-1) x 240(+1/-1) | 5.5 | S006000000212 | |
| S 6x2 AISI316 | 2 | 120 x 180 | 271 x 238 x 60 | 273(+1/-1) x 240(+1/-1) | 5.5 | S006000000221 | |
| S 6x2 ALU | 2 | 120 x 180 | 271 x 238 x 60 | 273(+1/-1) x 240(+1/-1) | 1.9 | S006000000231 | |
| S 6x3 PRIMED | 3 | 120 x 180 | 401.5 x 238 x 60 | 404(+1/-1) x 240(+1/-1) | 7.7 | S006000000312 | |
| S 6x3 AISI316 | 3 | 120 x 180 | 401.5 x 238 x 60 | 404(+1/-1) x 240(+1/-1) | 7.7 | S006000000321 | |
| S 6x3 ALU | 3 | 120 x 180 | 401.5 x 238 x 60 | 404(+1/-1) x 240(+1/-1) | 2.6 | S006000000331 |
| 标题 | Frame openings | Packing space (mm) | External dimensions WxHxD (mm) | Aperture dimensions WxH (mm) | Weight (kg) | Art. No | |
|---|---|---|---|---|---|---|---|
| S 2x1 PRIMED | 1 | 120 x 60 | 140.5 x 121 x 60 | 143(+1/-1) x 123(+1/-1) | 2.2 | S002000000112 | |
| S 2x1 AISI316 | 1 | 120 x 60 | 140.5 x 121 x 60 |
