Roxtec S 防爆框架

Roxtec S 防爆框架

打印

使用页面上的打印按钮，以调整优化打印布局。

Roxtec S Ex 框架是一种焊接到精确开孔上的金属框架。它以不同的材料提供，并且在宽度和/或高度方向上有单个开孔或多个开孔组合。 Roxtec S Ex 框架被批准用于有潜在爆炸危险的环境或危险场所。

与相应的 Roxtec 组件搭配使用可形成一套完整的密封解决方案
通过焊接安装

查看变体

技术图纸

安装说明

证书

证书
认证机构	等级	电缆	管道	型式批准名称
CSA	IP tightness UL/NEMA tightness	Other	Copper Steel	1333944
CSA	Ex	Armored Other	Conduit	2254189
SGS	Ex	Armored Other	Conduit	25-08-162750/E25-08-169397/NB0002
CSA	Ex	Armored Other	Conduit	CSAE 23UKEX1065U
Roxtec International AB	Ex			DoC RM and HD Ex
Nemko	Ex			IECEx NEM 12.0015U
NCC	Ex	Other	Conduit	NCC 11.0267 U
Nemko	Ex	Other		Nemko 12ATEX1279U
RISE	Ex			SP03ATEX7102

变体

推荐的产品 (6)

优质低碳钢 (38)

不锈钢 (38)

我们推荐的密封系统是理想的标准化解决方案，可有效降低成本。选择符合您需求的产品，缩短交货期，并减少库存。

优质低碳钢

S 6x1 Ex PRIMED

框架开口 1
密封空间 (mm) 120 x 180
外形尺寸 WxHxD (mm) 141 x 238 x 60
开孔尺寸 WxH (mm) 143(+1/-2) x 240(+1/-1)
重量 (kg) 3.3
产品编号 EXS006000000112

标题	框架开口	密封空间 (mm)	外形尺寸 WxHxD (mm)	开孔尺寸 WxH (mm)	重量 (kg)	产品编号
S 6x1 Ex PRIMED	1	120 x 180	141 x 238 x 60	143(+1/-2) x 240(+1/-1)	3.3	EXS006000000112
S 6x2 Ex PRIMED	2	120 x 180	271 x 238 x 60	273(+1/-2) x 240(+1/-1)	5.5	EXS006000000212
S 6x3 Ex PRIMED	3	120 x 180	402 x 238 x 60	404(+1/-2) x 240(+1/-1)	7.7	EXS006000000312

标题	框架开口	密封空间 (mm)	外形尺寸 WxHxD (mm)	开孔尺寸 WxH (mm)	重量 (kg)	产品编号
S 6x1 Ex AISI316	1	120 x 180	141 x 238 x 60	143(+1/-2) x 240(+1/-1)	3.3	EXS006000000121
S 6x2 Ex AISI316	2	120 x 180	271 x 238 x 60	273(+1/-2) x 240(+1/-1)	5.5	EXS006000000221
S 6x3 Ex AISI316	3	120 x 180	402 x 238 x 60	404(+1/-2) x 240(+1/-1)	7.7	EXS006000000321

标题	框架开口	密封空间 (mm)	外形尺寸 WxHxD (mm)	开孔尺寸 WxH (mm)	重量 (kg)	产品编号
S 2x1 Ex PRIMED	1	120 x 60	141 x 121 x 60	143(+1/-2) x 123(+1/-1)	2.2	EXS002000000112
S 2x2 Ex PRIMED	2	120 x 60	271 x 121 x 60	273(+1/-2) x 123(+1/-1)	3.9	EXS002000000212
S 2x3 Ex PRIMED	3	120 x 60	402 x 121 x 60	404(+1/-2) x 123(+1/-1)	5.5	EXS002000000312
S 2x4 Ex PRIMED	4	120 x 60	532 x 121 x 60	534(+1/-2) x 123(+1/-1)	7.1	EXS002000000412
S 2x5 Ex PRIMED	5	120 x 60	663 x 121 x 60	665(+1/-2) x 123(+1/-1)	8.7	EXS002000000512
S 2+2x1 Ex PRIMED	2	120 x 60	141 x 232 x 60	143(+1/-2) x 234(+1/-1)	3.7	EXS002200000112
S 2+2x2 Ex PRIMED	4	120 x 60	271 x 242 x 60	273(+1/-2) x 244(+1/-1)	1	115268
S 2+2x3 Ex PRIMED	6	120 x 60	402 x 242 x 60	404(+1/-2) x 244(+1/-1)	11.3	115269
S 2+2x4 Ex PRIMED	8	120 x 60	532 x 242 x 60	534(+1/-2) x 244(+1/-1)	14.7	115270

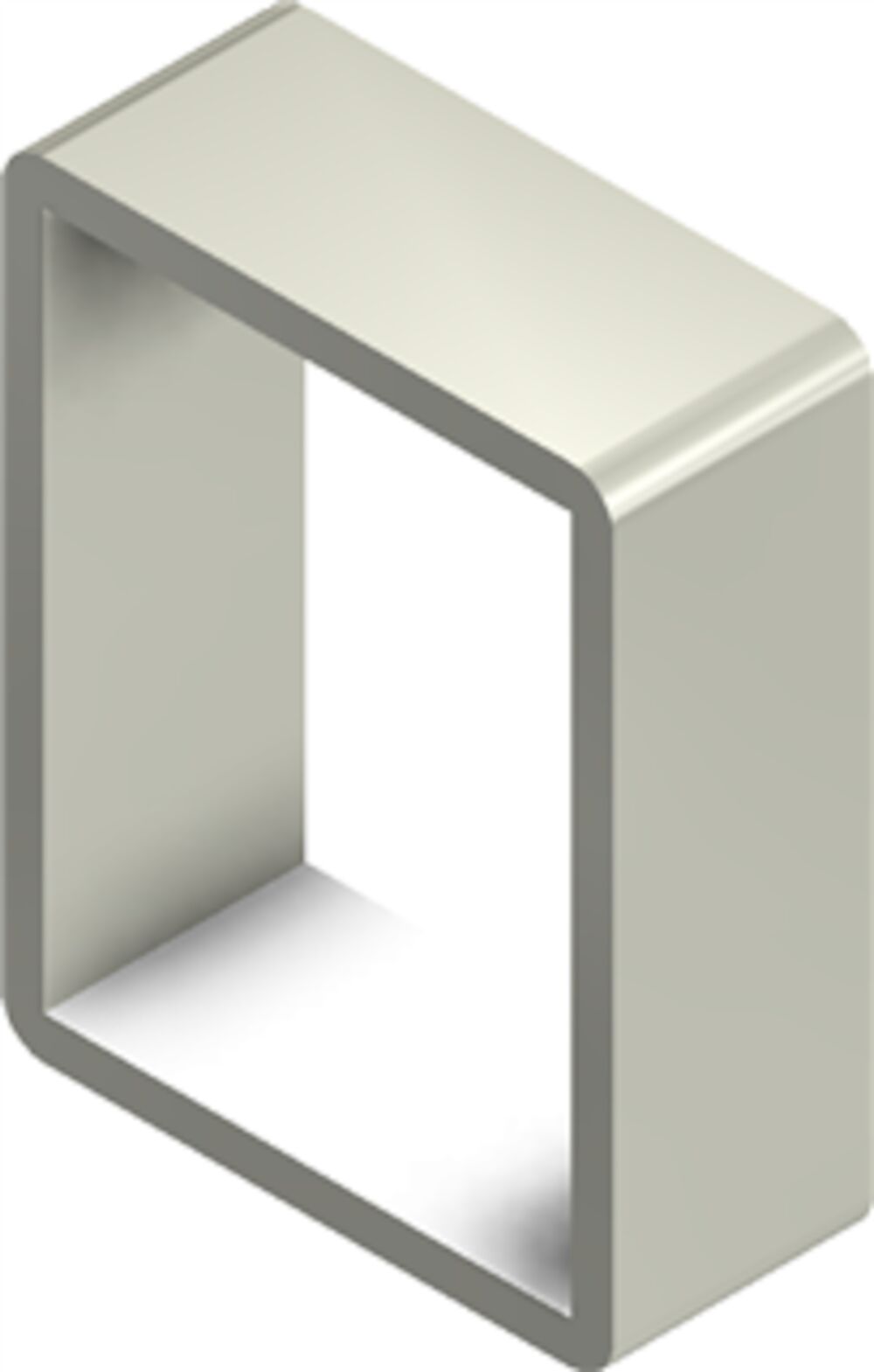

S 4x1 Ex PRIMED	1	120 x 120	141 x 180 x 60	143(+1/-2) x 182(+1/-1)	2.8	EXS004000000112

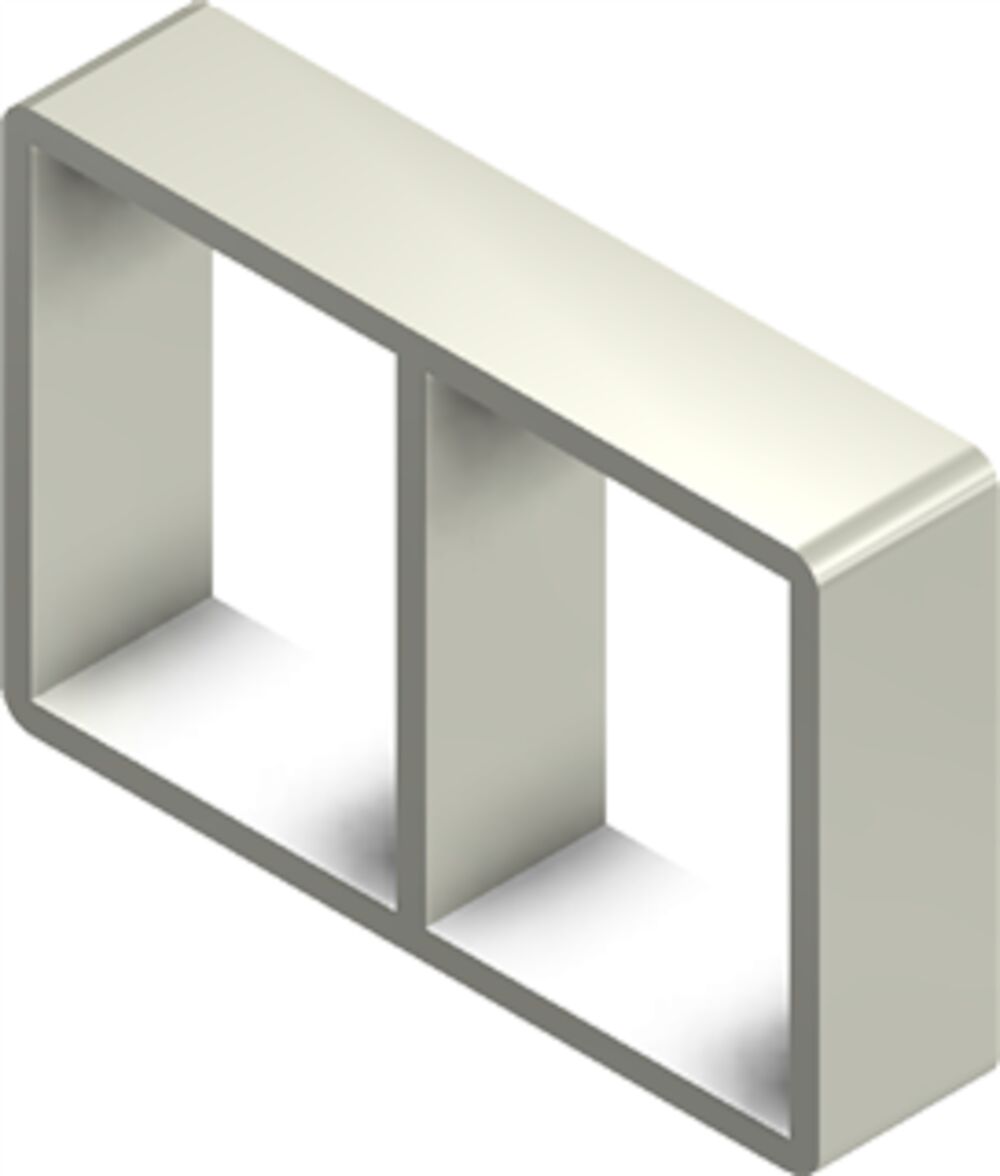

S 4x2 Ex PRIMED	2	120 x 120	271 x 180 x 60	273(+1/-2) x 182(+1/-1)	4.7	EXS004000000212

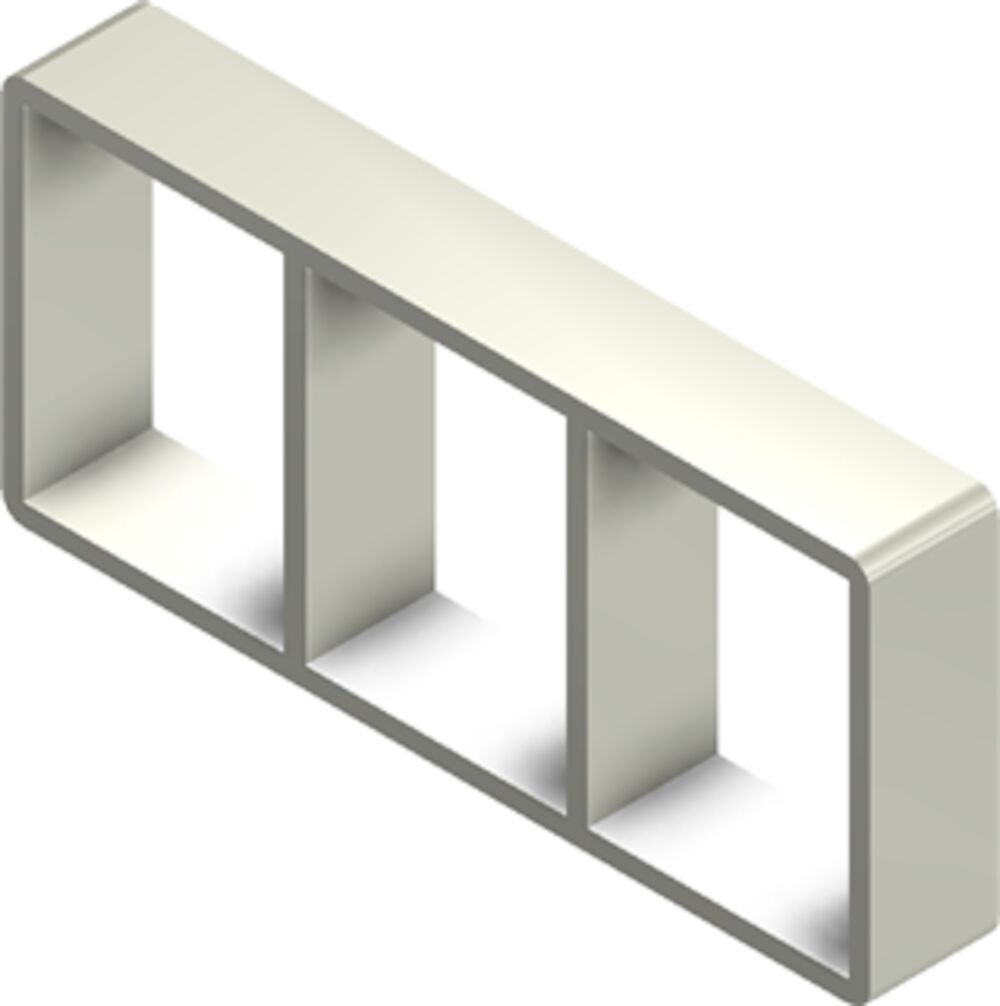

S 4x3 Ex PRIMED	3	120 x 120	402 x 180 x 60	404(+1/-2) x 182(+1/-1)	6.6	EXS004000000312

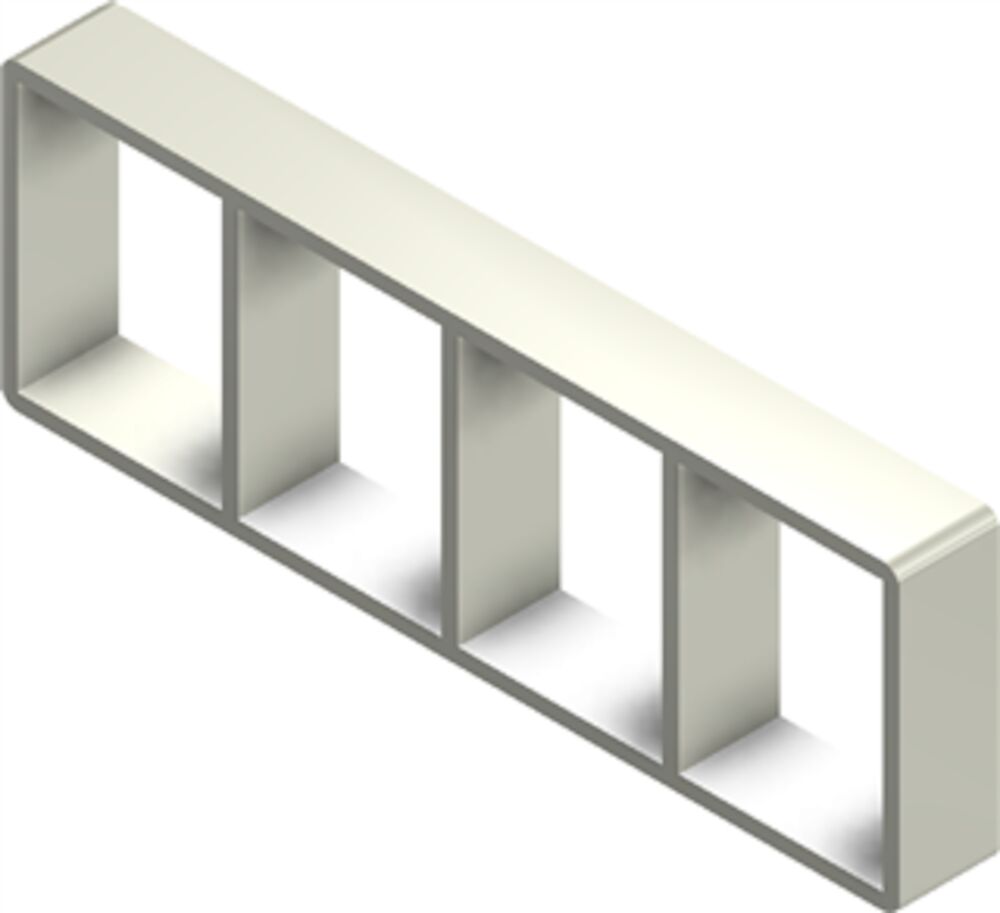

S 4x4 Ex PRIMED	4	120 x 120	532 x 180 x 60	534(+1/-2) x 182(+1/-1)	8.5	EXS004000000412
S 4x5 Ex PRIMED	5	120 x 120	663 x 180 x 60	665(+1/-2) x 182(+1/-1)	10.3	EXS004000000512
S 4+4x1 Ex PRIMED	2	120 x 120	141 x 349 x 60	143(+1/-2) x 351(+1/-1)	5	EXS004400000112
S 4+4x2 Ex PRIMED	4	120 x 120	271 x 359 x 60	273(+1/-2) x 361(+1/-1)	9.6	EXS00440000212
S 4+4x3 Ex PRIMED	6	120 x 120	402 x 359 x 60	404(+1/-2) x 361(+1/-1)	13.6	EXS004400000312
S 4+4x4 Ex PRIMED	8	120 x 120	532 x 359 x 60	534(+1/-2) x 361(+1/-1)	17.4	105801
S 4+4x5 Ex PRIMED	10	120 x 120	663 x 359 x 60	665(+1/-2) x 361(+1/-1)	21	105802
S 6x1 Ex PRIMED	1	120 x 180	141 x 238 x 60	143(+1/-2) x 240(+1/-1)	3.3	EXS006000000112
S 6x2 Ex PRIMED	2	120 x 180	271 x 238 x 60	273(+1/-2) x 240(+1/-1)	5.5	EXS006000000212
S 6x3 Ex PRIMED	3	120 x 180	402 x 238 x 60	404(+1/-2) x 240(+1/-1)	7.7	EXS006000000312
S 6x4 Ex PRIMED	4	120 x 180	532 x 238 x 60	534(+1/-2) x 240(+1/-1)	10	EXS006000000412
S 6x5 Ex PRIMED	5	120 x 180	663 x 238 x 60	665(+1/-2) x 240(+1/-1)	12.2	EXS006000000512
S 6+6x1 Ex PRIMED	2	120 x 180	141 x 466 x 60	143(+1/-2) x 468(+1/-1)	6.1	EXS006600000112
S 6+6x2 Ex PRIMED	4	120 x 180	271 x 476 x 60	273(+1/-2) x 478(+1/-1)	11.4	EXS006600000212
S 6+6x3 Ex PRIMED	6	120 x 180	402 x 476 x 60	404(+1/-2) x 478(+1/-1)	15.8	EXS006600000312
S 6+6x4 Ex PRIMED	8	120 x 180	532 x 476 x 60	534(+1/-2) x 478(+1/-1)	20.2	EXS006600000412
S 6+6x5 Ex PRIMED	10	120 x 180	663 x 476 x 60	665(+1/-2) x 478(+1/-1)	24.6	EXS006600000512
S 8x1 Ex PRIMED	1	120 x 240	141 x 298 x 60	143(+1/-2) x 300(+1/-1)	3.9	EXS008000000112
S 8x2 Ex PRIMED	2	120 x 240	271 x 298 x 60	273(+1/-2) x 300(+1/-1)	6.1	EXS008000000212
S 8x3 Ex PRIMED	3	120 x 240	402 x 298 x 60	404(+1/-2) x 300(+1/-1)	8.2	EXS008000000312
S 8x4 Ex PRIMED	4	120 x 240	532 x 298 x 60	534(+1/-2) x 300(+1/-1)	11.5	EXS008000000412
S 8x5 Ex PRIMED	5	120 x 240	663 x 298 x 60	665(+1/-2) x 300(+1/-1)	13	EXS008000000512
S 8+8x1 Ex PRIMED	2	120 x 240	141 x 586 x 60	143(+1/-2) x 588(+1/-1)	7	EXS008800000112
S 8+8x2 Ex PRIMED	4	120 x 240	271 x 596 x 60	273(+1/-2) x 598(+1/-1)	12.5	105804
S 8+8x3 Ex PRIMED	6	120 x 240	402 x 596 x 60	404(+1/-2) x 598(+1/-1)	17.5	EXS008800000312
S 8+8x4 Ex PRIMED	8	120 x 240	532 x 596 x 60	534(+1/-2) x 598(+1/-1)	21	EXS008800000412

标题	框架开口	密封空间 (mm)	外形尺寸 WxHxD (mm)	开孔尺寸 WxH (mm)	重量 (kg)	产品编号
S 2x1 Ex AISI316	1	120 x 60	141 x 121 x 60	143(+1/-2) x 123(+1/-1)	2.2	EXS002000000121
S 2x2 Ex AISI316	2	120 x 60	271 x 121 x 60	273(+1/-2) x 123(+1/-1)	3.9	EXS002000000221
S 2x3 Ex AISI316	3	120 x 60	402 x 121 x 60	404(+1/-1) x 123(+1/-1)	5.5	EXS002000000321
S 2x4 Ex AISI316	4	120 x 60	532 x 121 x 60	534(+1/-2) x 123(+1/-1)	7.4	115165
S 2x5 Ex AISI316	5	120 x 60	663 x 121 x 60	665(+1/-2) x 123(+1/-1)	9.3	115166
S 2+2x1 Ex AISI316	2	120 x 60	141 x 232 x 60	143(+1/-2) x 234(+1/-1)	3.8	115172
S 2+2x2 Ex AISI316	4	120 x 60	271 x 242 x 60	273(+1/-2) x 244(+1/-1)	8.2	115173
S 2+2x3 Ex AISI316	6	120 x 60	402 x 242 x 60	404(+1/-2) x 244(+1/-1)	11.6	115174
S 2+2x4 Ex AISI316	8	120 x 60	532 x 242 x 60	534(+1/-2) x 244(+1/-1)	15.1	115175
S 4x1 Ex AISI316	1	120 x 120	141 x 180 x 60	143(+1/-2) x 182(+1/-1)	2.8	EXS004000000121
S 4x2 Ex AISI316	2	120 x 120	271 x 180 x 60	273(+1/-2) x 182(+1/-1)	2.8	EXS004000000221
S 4x3 Ex AISI316	3	120 x 120	402 x 180 x 60	404(+1/-2) x 182(+1/-1)	6.6	EXS004000000321
S 4x4 Ex AISI316	4	120 x 120	532 x 180 x 60	534(+1/-2) x 182(+1/-1)	8.5	EXS004000000421
S 4x5 Ex AISI316	5	120 x 120	663 x 180 x 60	665(+1/-2) x 182(+1/-1)	10.7	EXS004000000521
S 4+4x1 Ex AISI316	2	120 x 120	141 x 349 x 60	143(+1/-2) x 351(+1/-1)	4.9	EXS004400000121
S 4+4x2 Ex AISI316	4	120 x 120	271 x 359 x 60	273(+1/-2) x 361(+1/-1)	9.5	EXS004400000221
S 4+4x3 Ex AISI316	6	120 x 120	402 x 359 x 60	404(+1/-2) x 361(+1/-1)	13	104184
S 4+4x4 Ex AISI316	8	120 x 120	532 x 359 x 60	534(+1/-2) x 361(+1/-1)	17.4	115200
S 4+4x5 Ex AISI316	10	120 x 120	663 x 359 x 60	665(+1/-2) x 361(+1/-1)	22	115201
S 6x1 Ex AISI316	1	120 x 180	141 x 238 x 60	143(+1/-2) x 240(+1/-1)	3.3	EXS006000000121
S 6x2 Ex AISI316	2	120 x 180	271 x 238 x 60	273(+1/-2) x 240(+1/-1)	5.5	EXS006000000221
S 6x3 Ex AISI316	3	120 x 180	402 x 238 x 60	404(+1/-2) x 240(+1/-1)	7.7	EXS006000000321
S 6x4 Ex AISI316	4	120 x 180	532 x 238 x 60	534(+1/-2) x 240(+1/-1)	9.9	EXS006000000421
S 6x5 Ex AISI316	5	120 x 180	663 x 238 x 60	665(+1/-2) x 240(+1/-1)	12.4	EXS006000000521
S 6+6x1 Ex AISI316	2	120 x 180	141 x 466 x 60	143(+1/-2) x 468(+1/-1)	6	EXS006600000121
S 6+6x2 Ex AISI316	4	120 x 180	271 x 476 x 60	273(+1/-2) x 478(+1/-1)	11.2	EXS006600000221
S 6+6x3 Ex AISI316	6	120 x 180	402 x 476 x 60	404(+1/-2) x 478(+1/-1)	15.6	EXS006600000321
S 6+6x4 Ex AISI316	8	120 x 180	532 x 476 x 60	534(+1/-2) x 478(+1/-1)	19.9	EXS006600000421
S 6+6x5 Ex AISI316	10	120 x 180	663 x 476 x 60	665(+1/-2) x 478(+1/-1)	24.2	EXS006600000521
S 8x1 Ex AISI316	1	120 x 240	141 x 298 x 60	143(+1/-2) x 300(+1/-1)	3.9	EXS008000000121
S 8x2 Ex AISI316	2	120 x 240	271 x 298 x 60	273(+1/-2) x 300(+1/-1)	6.4	EXS008000000221
S 8x3 Ex AISI316	3	120 x 240	402 x 298 x 60	404(+1/-2) x 300(+1/-1)	8.8	EXS008000000321
S 8x4 Ex AISI316	4	120 x 240	532 x 298 x 60	534(+1/-2) x 300(+1/-1)	11.2	EXS008000000421
S 8x5 Ex AISI316	5	120 x 240	663 x 298 x 60	665(+1/-2) x 300(+1/-1)	12.6	EXS008000000521
S 8+8x1 Ex AISI316	2	120 x 240	141 x 586 x 60	143(+1/-2) x 588(+1/-1)	7	EXS008800000121
S 8+8x2 Ex AISI316	4	120 x 240	271 x 596 x 60	273(+1/-2) x 598(+1/-1)	12.9	115243
S 8+8x3 Ex AISI316	6	120 x 240	402 x 596 x 60	404(+1/-2) x 598(+1/-1)	17.8	115244
S 8+8x4 Ex AISI316	8	120 x 240	532 x 596 x 60	534(+1/-2) x 598(+1/-1)	22.6	EXS008800000421
