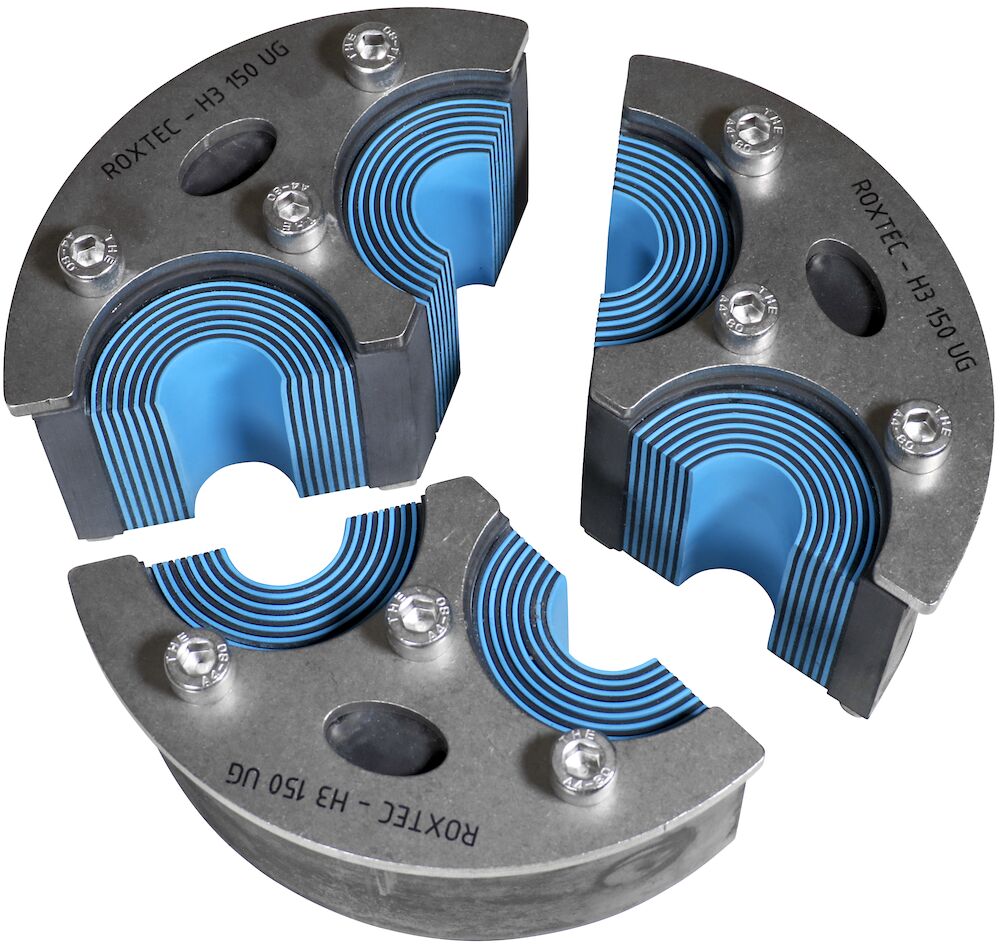

Roxtec H3 UG™ 密封系统由三部分组成,便于安装。该穿隔系统可允许 +3 毫米的开孔公差,并配有检查是否完全压紧的检测孔。
- 用于三条编组电缆
- 可与 Roxtec UG™ 套管产品搭配使用
信息图纸
安装说明
组件文章

H3-150 UG INSERTABLE
- 电缆/管道数量 3
- 用于电缆/管道 Ø (mm) 24 - 52
- 开孔尺寸 Ø (mm) 150 - 153
- 重量 (kg) 2.6
- 产品编号 155189

H3-200 UG INSERTABLE
- 电缆/管道数量 3
- 用于电缆/管道 Ø (mm) 48 - 68
- 开孔尺寸 Ø (mm) 200 - 203
- 重量 (kg) 4.4
- 产品编号 127053

H3-150 UG INSERTABLE WOC
- 电缆/管道数量 3
- 用于电缆/管道 Ø (mm) 24 - 52
- 开孔尺寸 Ø (mm) 150 - 153
- 重量 (kg) 2.3
- 产品编号 166396

H3-200 UG INSERTABLE WOC
- 电缆/管道数量 3
- 用于电缆/管道 Ø (mm) 48 - 68
- 开孔尺寸 Ø (mm) 200 - 203
- 重量 (kg) 3.7
- 产品编号 164807
标题 | 电缆/管道数量 | 用于电缆/管道 Ø (mm) | 开孔尺寸 Ø (mm) | 重量 (kg) | 产品编号 | |
---|---|---|---|---|---|---|
H3-135 UG | 3 | 23 - 43 | 135 - 138 | 2.2 | 126281 | |
H3-150 UG | 3 | 24 - 52 | 150 - 153 | 2.5 | 151561 | |
H3-185 UG | 3 | 48 - 64 | 185 - 188 | 3.9 | 126283 | |
H3-200 UG | 3 | 48 - 68 | 200 - 203 | 4.3 | 117842 | |
H3-150 UG INSERTABLE | 3 | 24 - 52 | 150 - 153 | 2.6 | 155189 | |
H3-200 UG INSERTABLE | 3 | 48 - 68 | 200 - 203 | 4.4 | 127053 | |
H3-135 UG WOC | 3 | 23 - 43 | 135 - 138 | 2.3 | 151306 | |
H3-150 UG WOC | 3 | 24 - 52 | 150 - 153 | 2.6 | 155188 | |
H3-185 UG WOC | 3 | 48 - 64 | 185 - 188 | 3.5 | 151308 | |
H3-200 UG WOC | 3 | 48 - 68 | 200 - 203 | 4 | 108697 | |
H3-150 UG INSERTABLE WOC | 3 | 24 - 52 | 150 - 153 | 2.3 | 166396 | |
H3-200 UG INSERTABLE WOC | 3 | 48 - 68 | 200 - 203 | 3.7 | 164807 |
