Multidiameter™(多径)Roxtec RM UG™ 模块

Roxtec RM 模块深度为 60 毫米(2.362 英寸),可轻松适配不同尺寸的电缆和管道。 UG 型号用于地下应用场合中的穿隔系统。

  • 与相应的 Roxtec 组件搭配使用可形成一套完整的密封解决方案

组件文章

姓名 电缆/管道数量 用于电缆/管道 Ø (mm) 外形尺寸 WxHxD (mm) 重量 (kg) 产品编号 CAD files
RM 20 UG 1 4 - 13 20 x 20 x 60 0.03 116871
  • 用于电缆/管道 Ø (mm) 4 - 13
  • 外形尺寸 WxHxD (mm) 20 x 20 x 60
  • 重量 (kg) 0.03
  • 产品编号 116871
  • CAD files
RM 20w40 UG 2 4 - 13 40 x 20 x 60 0.06 116870
  • 用于电缆/管道 Ø (mm) 4 - 13
  • 外形尺寸 WxHxD (mm) 40 x 20 x 60
  • 重量 (kg) 0.06
  • 产品编号 116870
  • CAD files
RM 30 UG 1 10 - 23.5 30 x 30 x 60 0.06 116837
  • 用于电缆/管道 Ø (mm) 10 - 23.5
  • 外形尺寸 WxHxD (mm) 30 x 30 x 60
  • 重量 (kg) 0.06
  • 产品编号 116837
  • CAD files
RM 40 UG 1 9.5 - 31 40 x 40 x 60 0.12 116865
  • 用于电缆/管道 Ø (mm) 9.5 - 31
  • 外形尺寸 WxHxD (mm) 40 x 40 x 60
  • 重量 (kg) 0.12
  • 产品编号 116865
  • CAD files
RM 60 UG 1 24 - 52 60 x 60 x 60 0.28 116869
  • 用于电缆/管道 Ø (mm) 24 - 52
  • 外形尺寸 WxHxD (mm) 60 x 60 x 60
  • 重量 (kg) 0.28
  • 产品编号 116869
  • CAD files

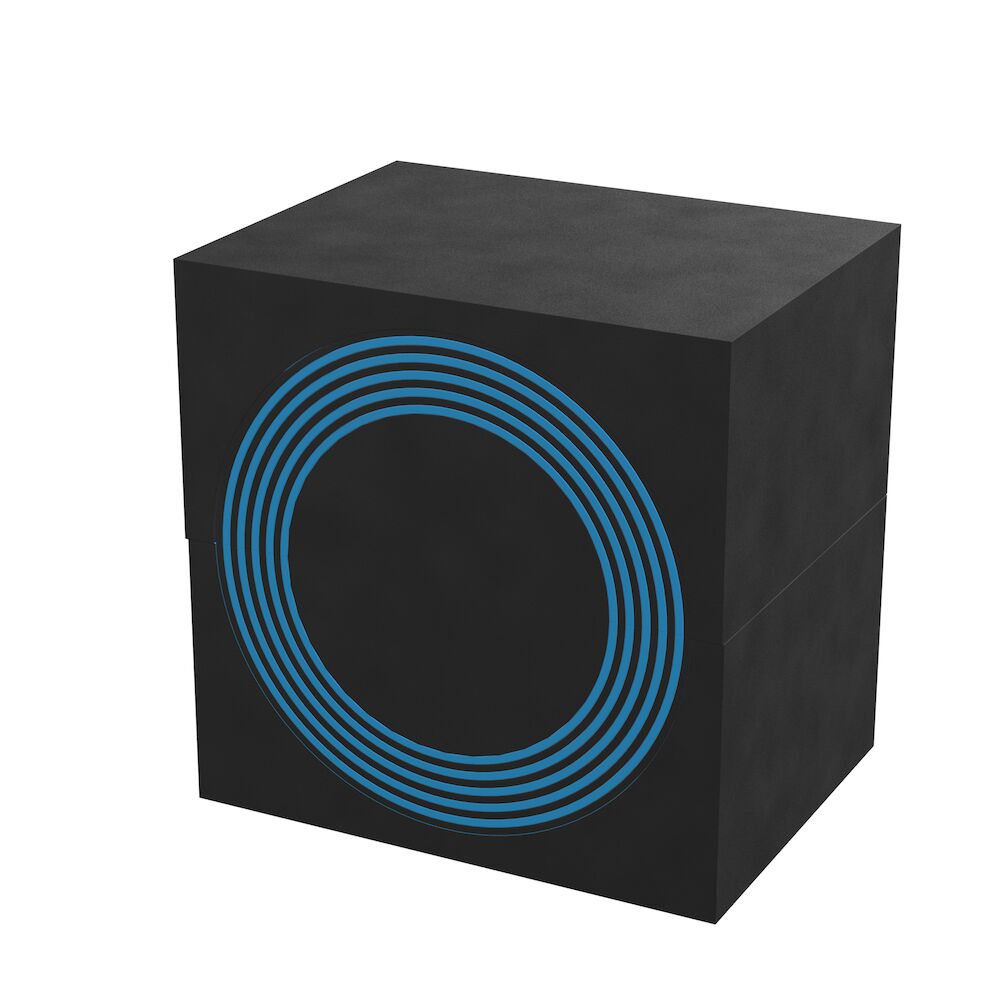

RM 80 UG 1 48 - 68 80 x 80 x 60 0.5 174929
  • 用于电缆/管道 Ø (mm) 48 - 68
  • 外形尺寸 WxHxD (mm) 80 x 80 x 60
  • 重量 (kg) 0.5
  • 产品编号 174929
  • CAD files

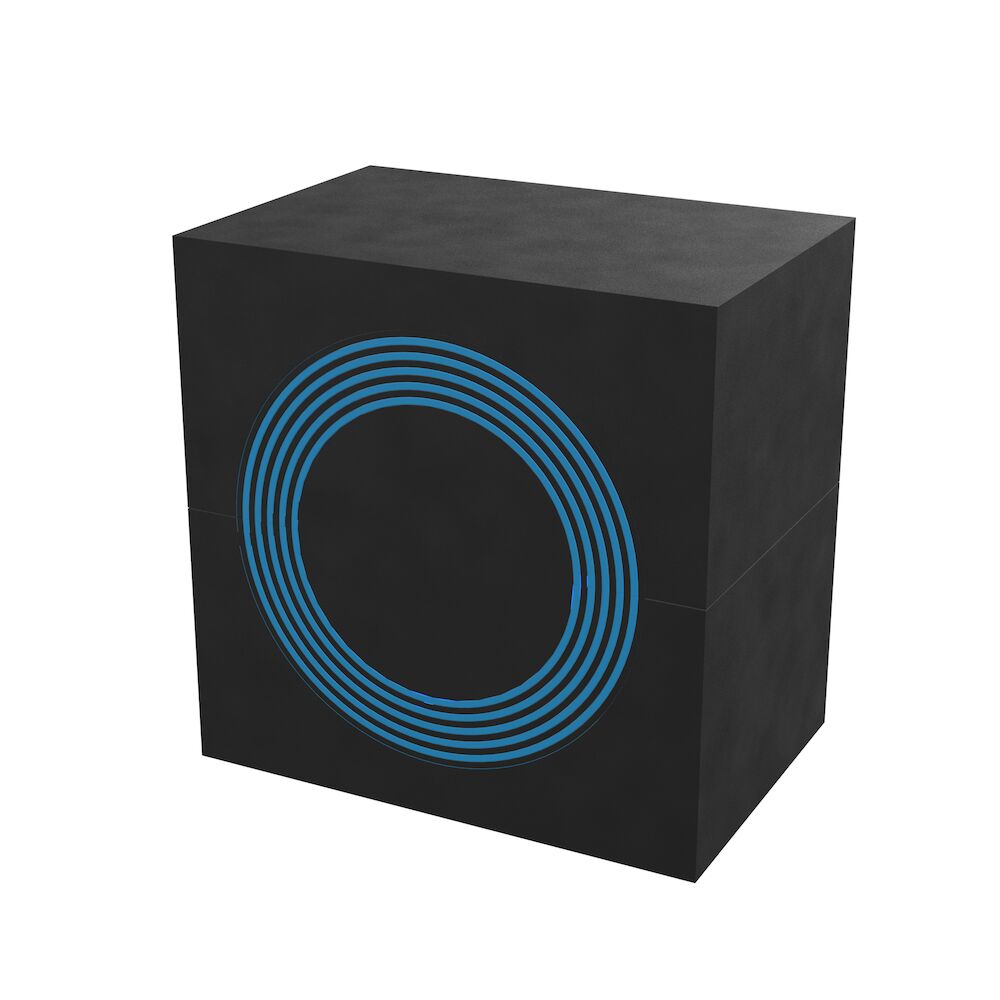

RM 90 UG 1 48 - 68 90 x 90 x 60 0.6 174930
  • 用于电缆/管道 Ø (mm) 48 - 68
  • 外形尺寸 WxHxD (mm) 90 x 90 x 60
  • 重量 (kg) 0.6
  • 产品编号 174930
  • CAD files
RM 80 UG WOC 1 48 - 68 80 x 80 x 60 0.34 177304
  • 用于电缆/管道 Ø (mm) 48 - 68
  • 外形尺寸 WxHxD (mm) 80 x 80 x 60
  • 重量 (kg) 0.34
  • 产品编号 177304
  • CAD files

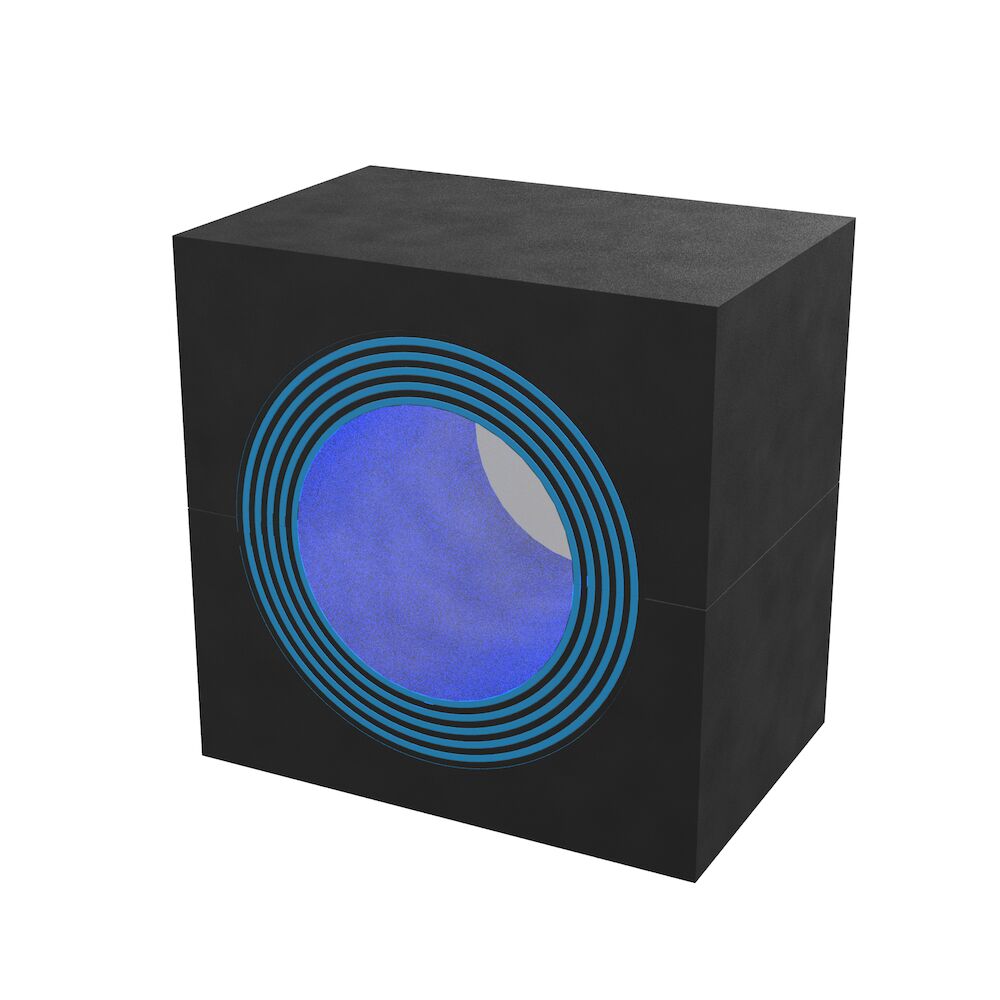

RM 90 UG WOC 1 48 - 68 90 x 90 x 60 0.46 177305
  • 用于电缆/管道 Ø (mm) 48 - 68
  • 外形尺寸 WxHxD (mm) 90 x 90 x 60
  • 重量 (kg) 0.46
  • 产品编号 177305
  • CAD files

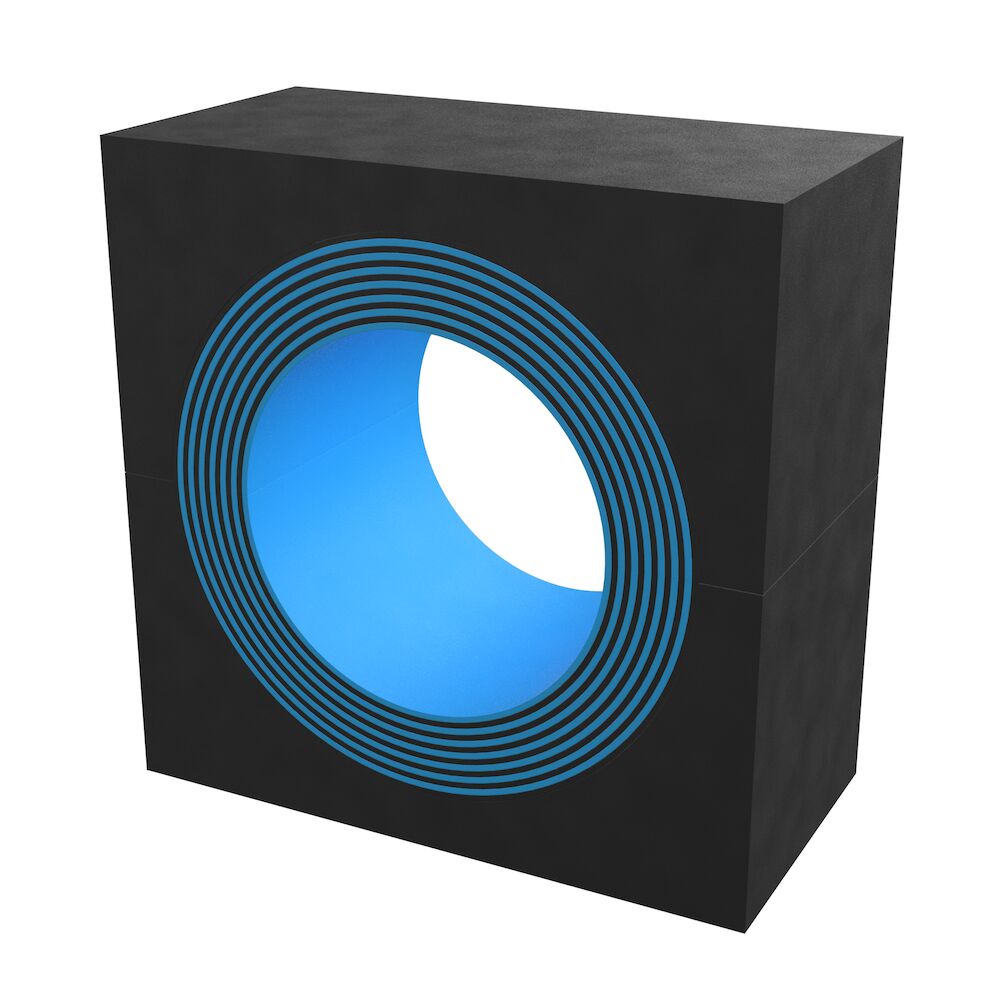

RM 120 UG WOC 1 67.5 - 96 120 x 120 x 60 0.9 177306
  • 用于电缆/管道 Ø (mm) 67.5 - 96
  • 外形尺寸 WxHxD (mm) 120 x 120 x 60
  • 重量 (kg) 0.9
  • 产品编号 177306
  • CAD files
